以前看到关于PS3不读盘的文章,几乎都把原因归罪于蓝光激光头的损耗。难道,SONY的蓝光就真这么脆弱吗?其实未必!

今天转载的这篇文章就是要告诉大家,挂的不一定是光头,而有可能是一颗名为4943B的芯片。试想,我们玩的游戏都是高质量的正版蓝光盘片,怎么可能那么容易损坏光头?但PS3的高发热,却更可能导致芯片的烧毁!因此,当你的PS3出现读盘问题时,不要急着换光头,而是该先想办法测试相关芯片的好坏!

拆机有风险,本文供参考!

PS3过保后..读不到片子怎么办?自己动手拆
作者:Monia

话说...昨天小弟好端端的在玩日版GT5在线上跟人家连线对战....正想说要换台车子继续拼时...结果画面就一直卡在GT那两个字的读取画面...过了一分钟...卡在那,过了五分钟...还是卡在那,出门去买杯饮料回来...依然还是卡在那...于是使出绝招,按住手把的PS钮...退出游戏,回到XMB桌面~再次启动GT5游戏...

过了一会~咦...启动失败....什么鬼啊!?再试一次...还是启动失败...用XMB把光碟片退出来,在重新放一次....哇哩~暗~读不到光碟....真的假的....不相信,再试一次...

前后试了CD/DVD/BD没有一片读的到的,屡试不爽~不会吧....主机去年过年前买的,平时少玩~也没啥操他,偶而玩个2~3小时就关机了...就这样给我挂了~
到现在刚好过了一年保固....有没有这么刚好啊!现在流行过完保固就挂的喔!?
网路上爬了一下文,读不到片,送修换蓝光光驱要4000元...这根本是抢钱啊!
心情不爽当中,于是干脆就自己把它拆了,虽然不会修,但是还是自己修修看...死马当活马医...

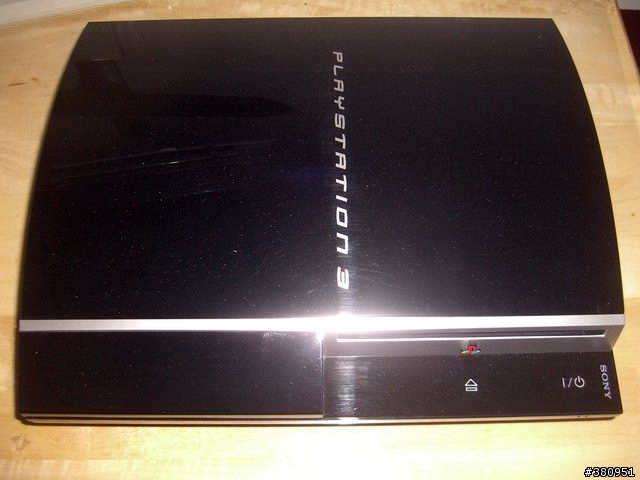

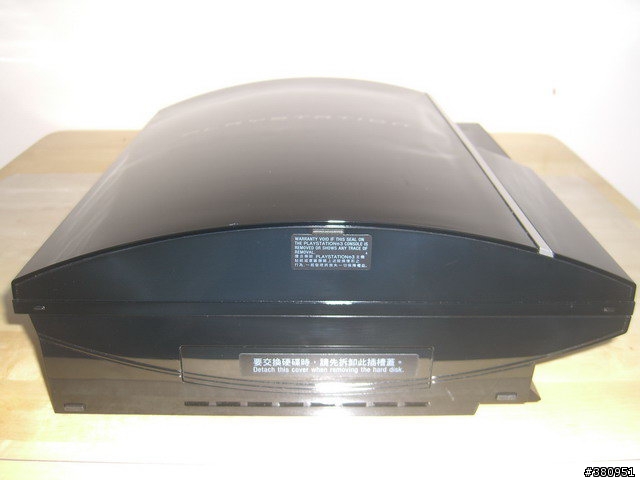

把读不到片死亡的PS3搬出来...
请输入图片描述

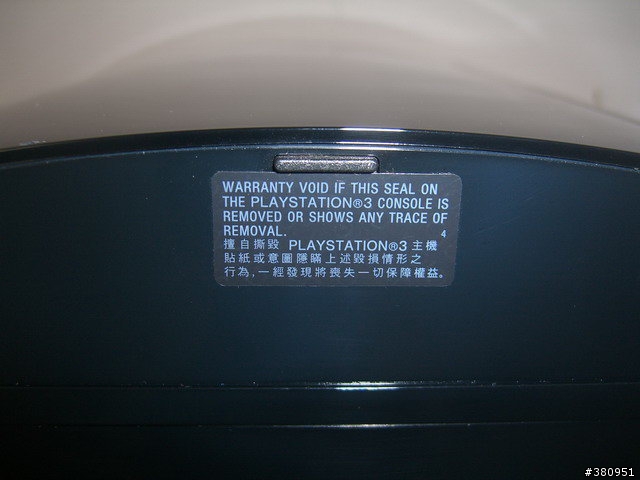

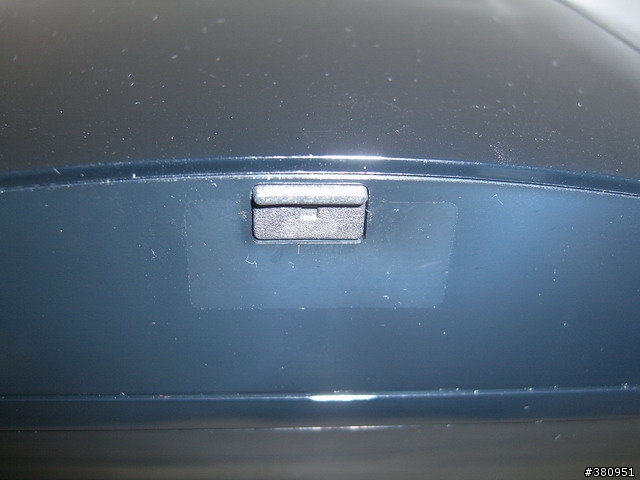

话说...过保了~这张贴纸的意义似乎也不大了...
请输入图片描述

狠下心来,把他给撕了
请输入图片描述

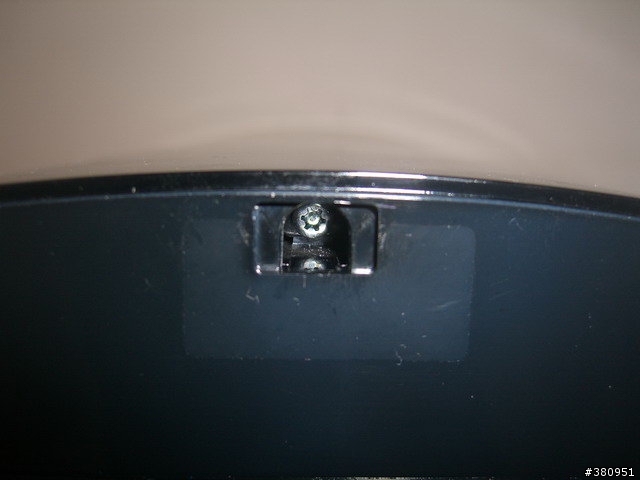

里面是特规的螺丝
请输入图片描述

使用T-10中空的星型起子就可以转开了...
请输入图片描述

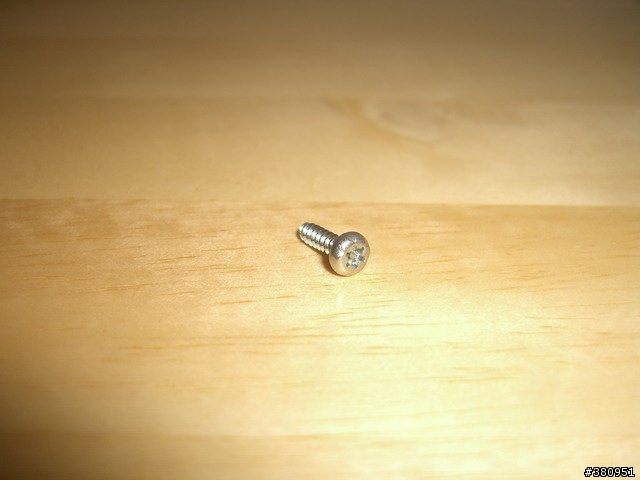

拆下的螺丝
请输入图片描述

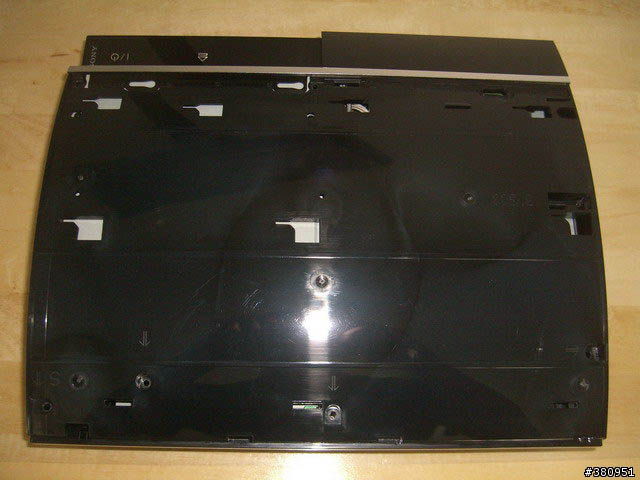

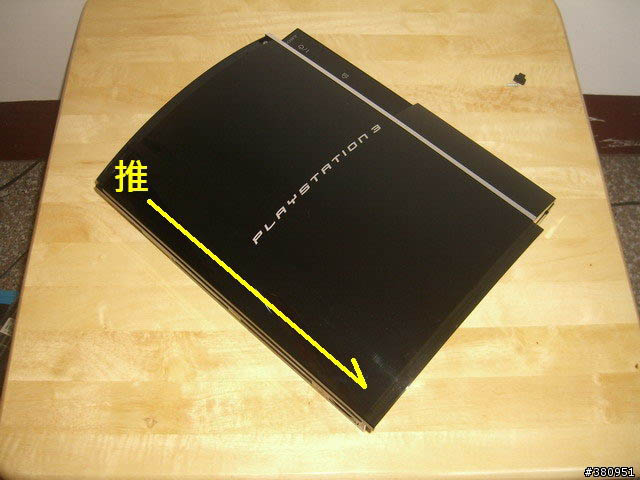

往下推,取下上盖。话说...上盖是黑色透明的
请输入图片描述

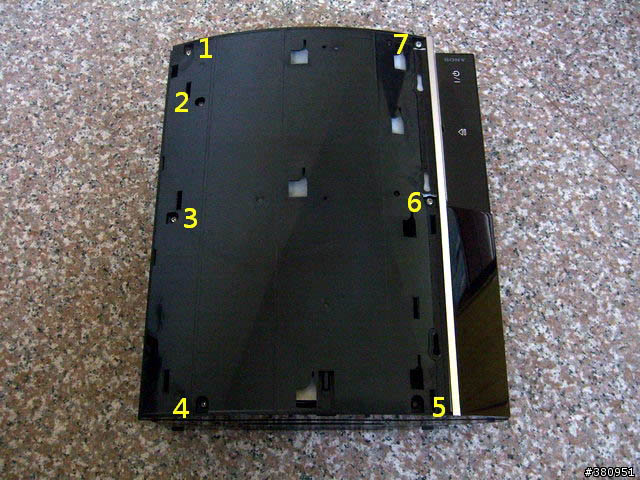

取下这七颗螺丝
请输入图片描述

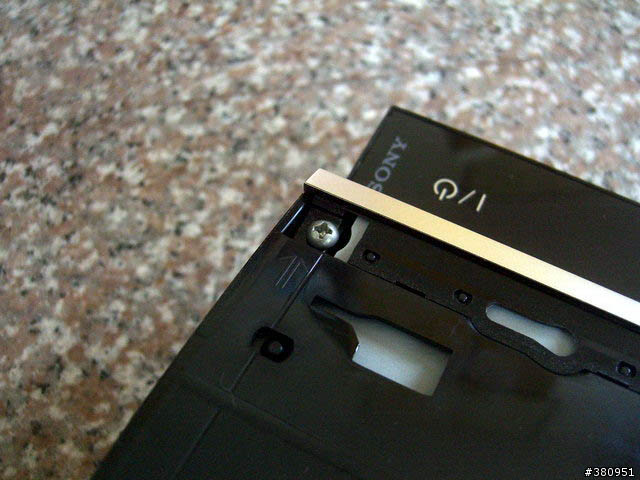

除了上盖是特规螺丝,其余都是使用传统十字螺丝
请输入图片描述

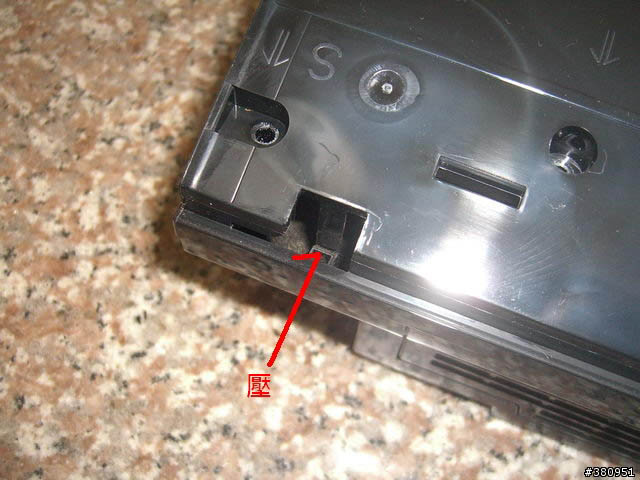

往里面压,把外壳的卡榫按开
请输入图片描述

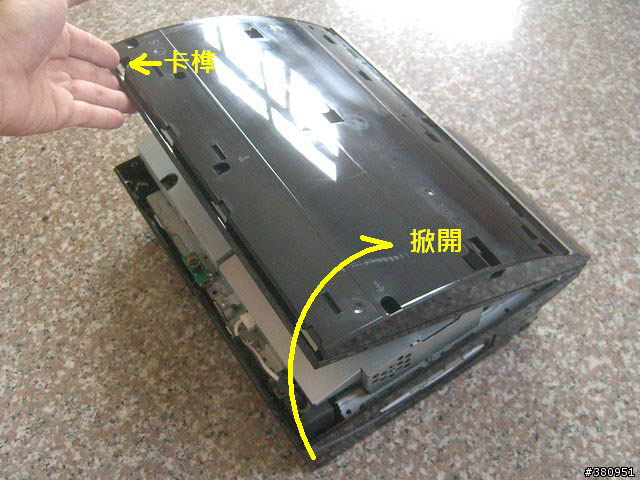

然后往上掀开
请输入图片描述

取下上盖
请输入图片描述

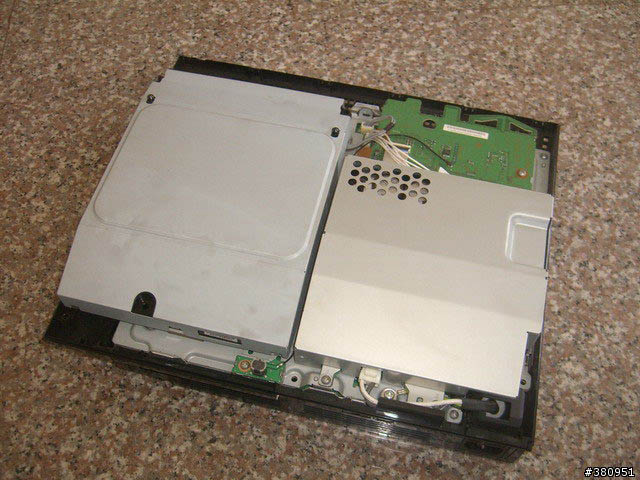

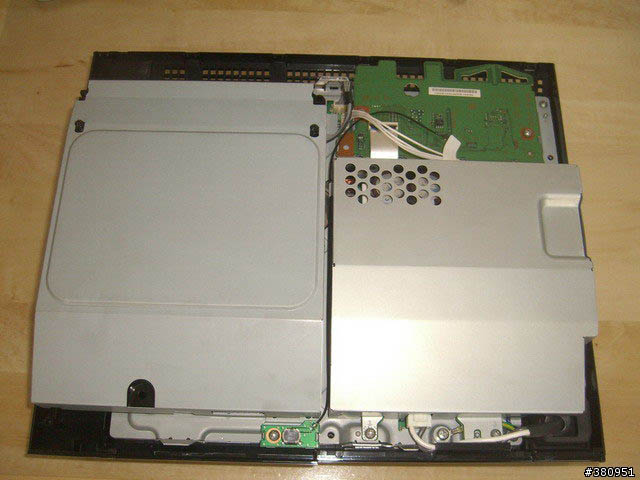

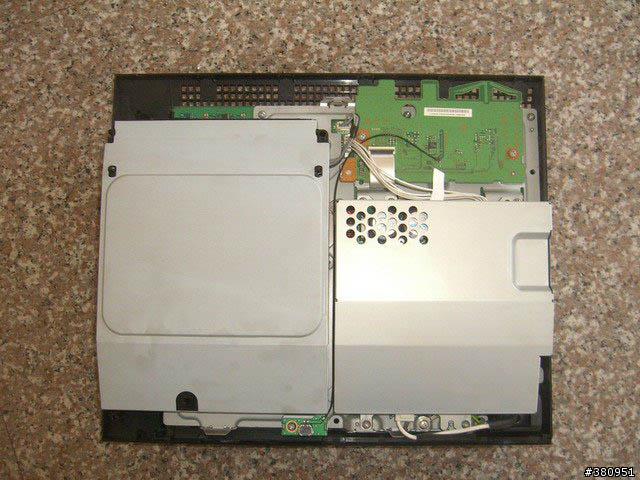

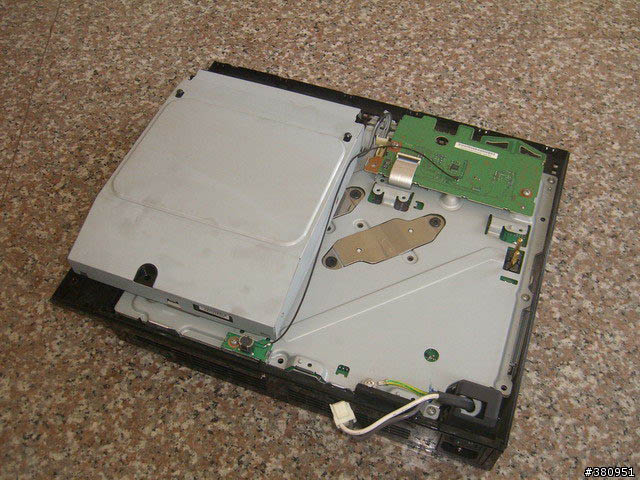

取下上盖全景
请输入图片描述

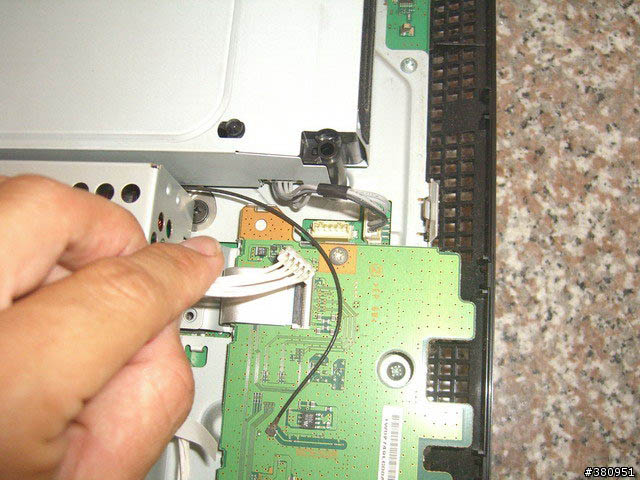

准备取下PSU,先将提供主机板+5V的供电排线拔除
请输入图片描述

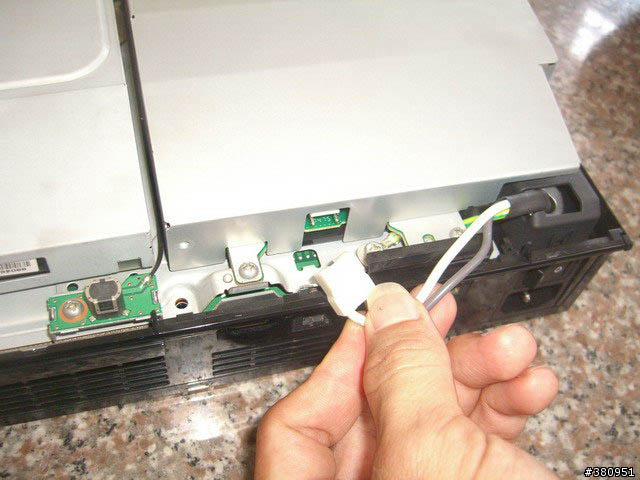

再将AC输入接头拔除
请输入图片描述

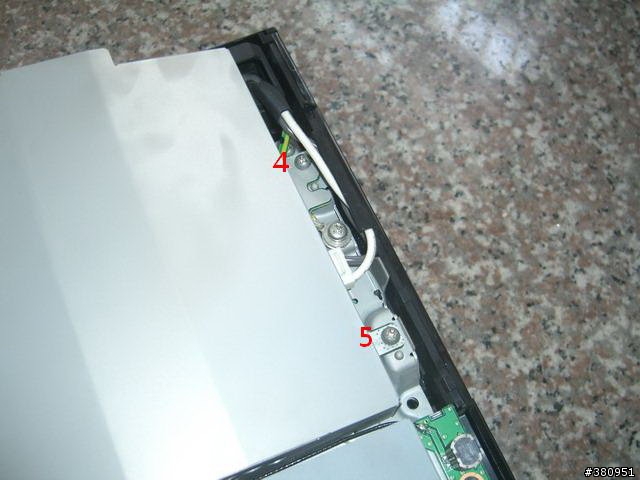

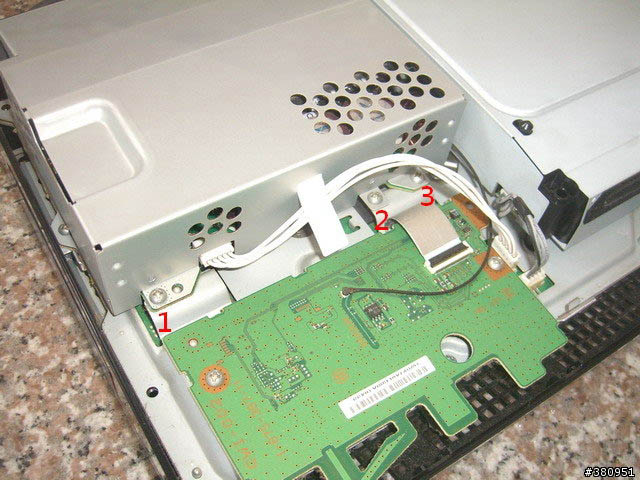

拆下这五颗螺丝
请输入图片描述

请输入图片描述

取下PSU
请输入图片描述

取下PSU全景
请输入图片描述

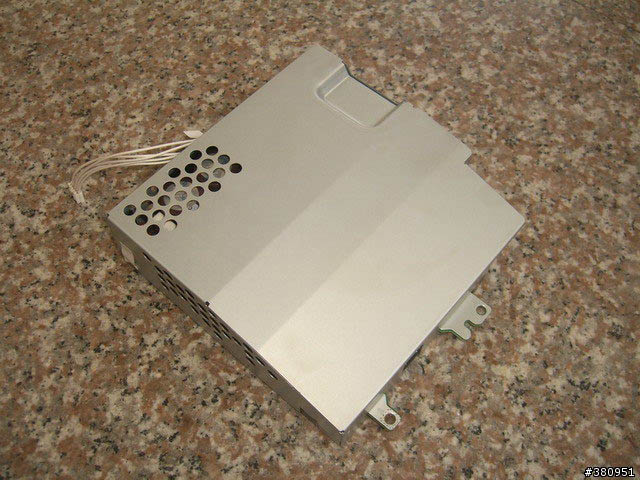

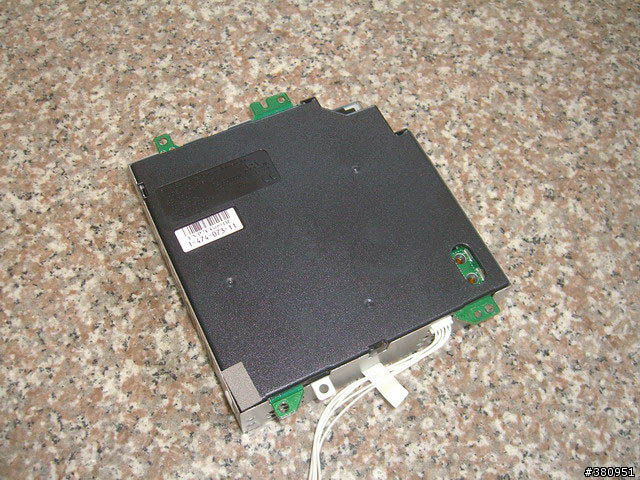

取下的PSU正面
请输入图片描述

背面
请输入图片描述

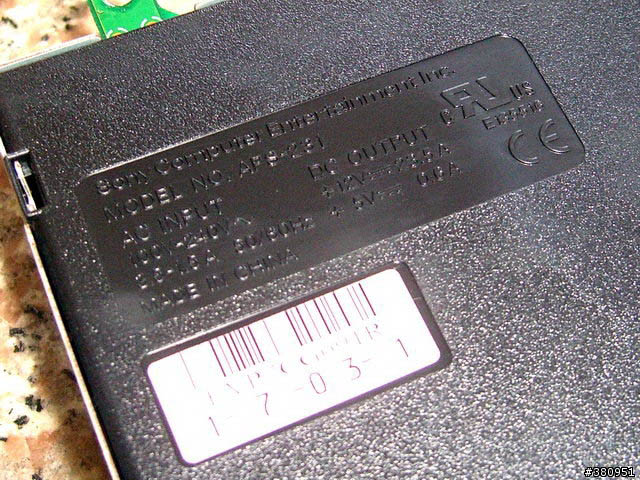

PSU的规格....输出+12V 23.5A /输出+5V 0.6A总输出功率为285W
请输入图片描述

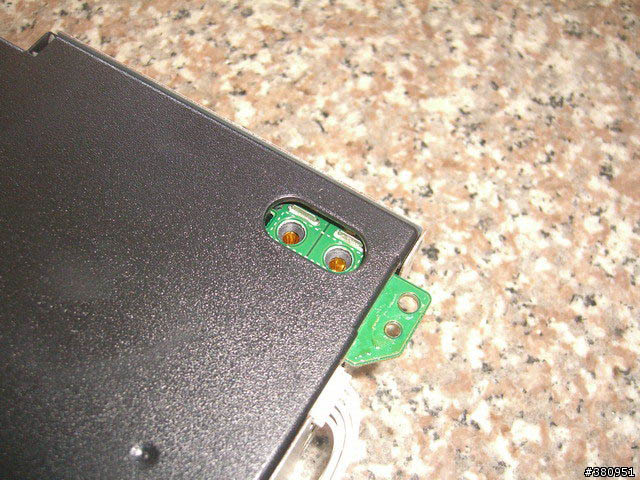

提供主机板+12V夸张的桥接接头
请输入图片描述

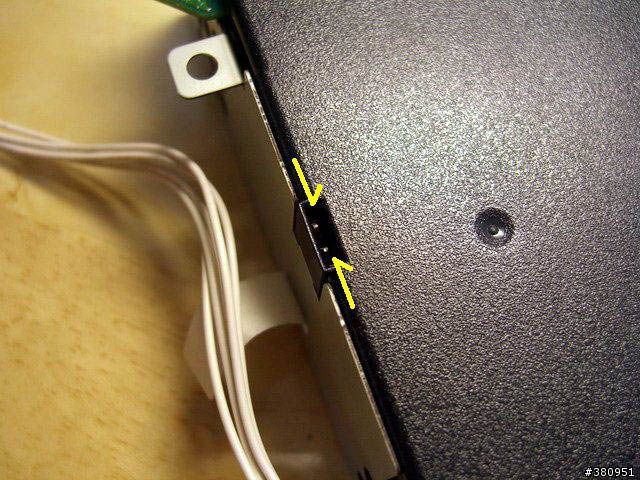

把PSU拆开,先把金属卡榫往内推
请输入图片描述

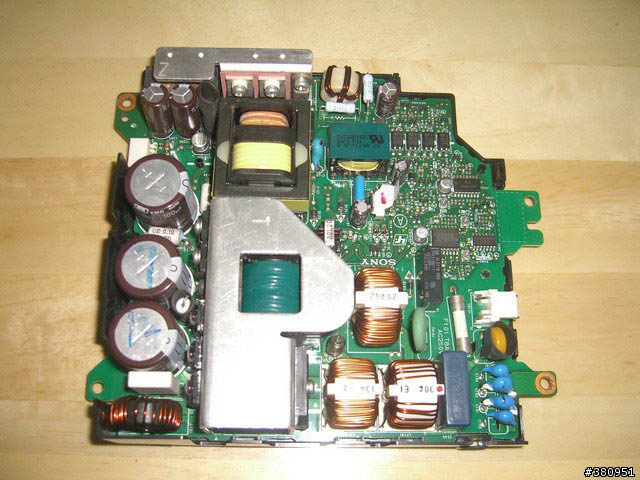

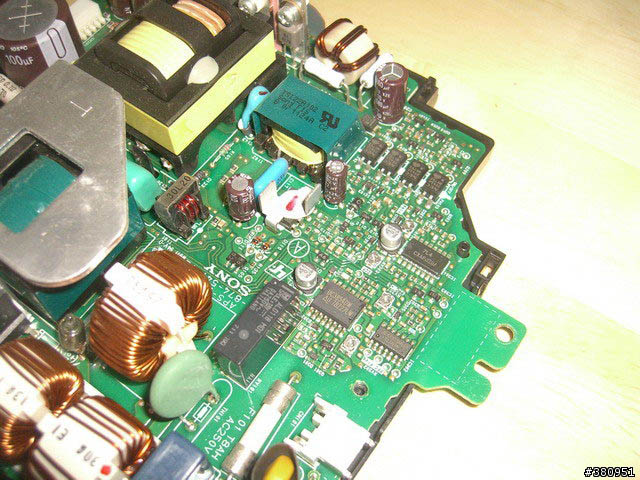

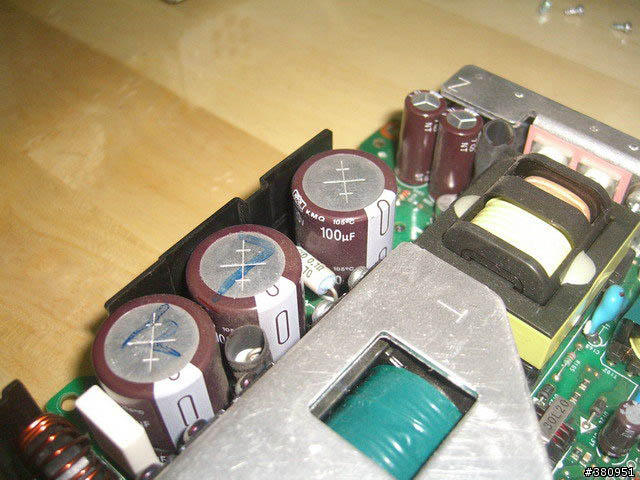

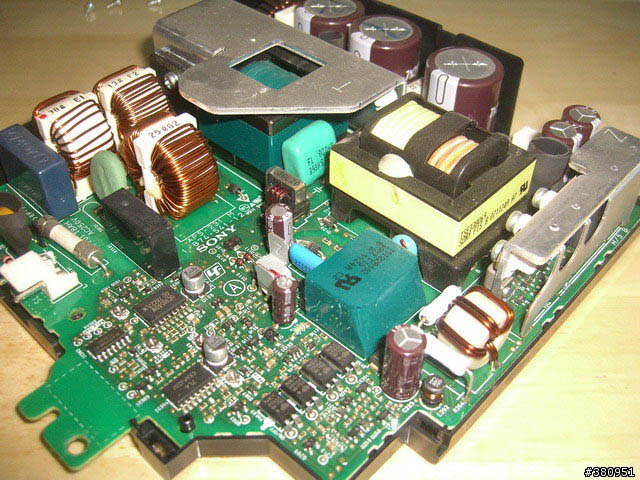

拆开后
请输入图片描述

请输入图片描述

请输入图片描述

请输入图片描述

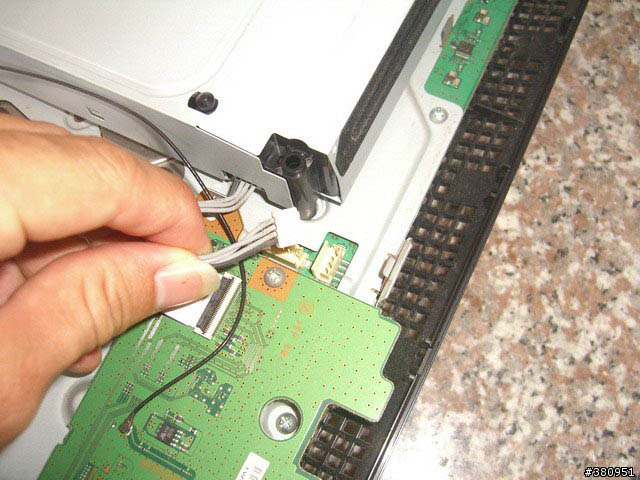

准备取下BD-ROM,先将提供BD-ROM +12/+5V的供电排线拔除
请输入图片描述

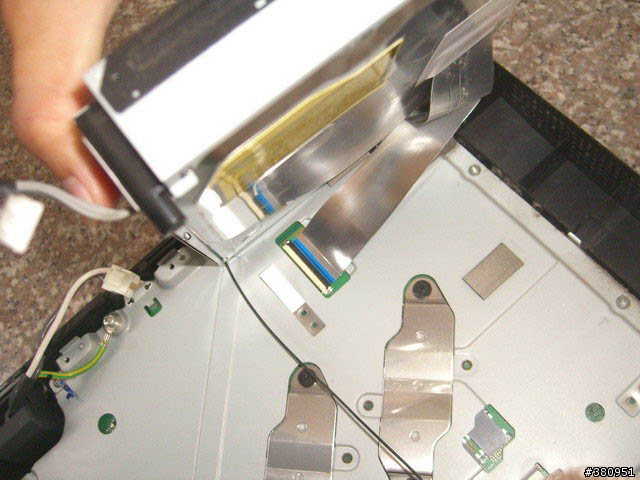

再将BD-ROM的控制排线拔除
请输入图片描述

取下BD-ROM
请输入图片描述

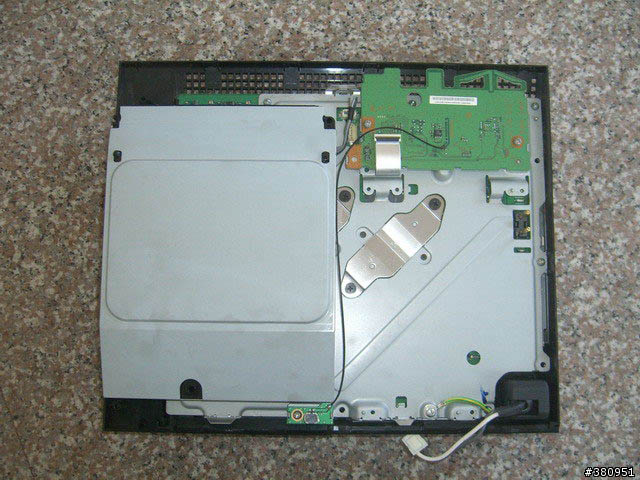

取下BD-ROM全景
请输入图片描述

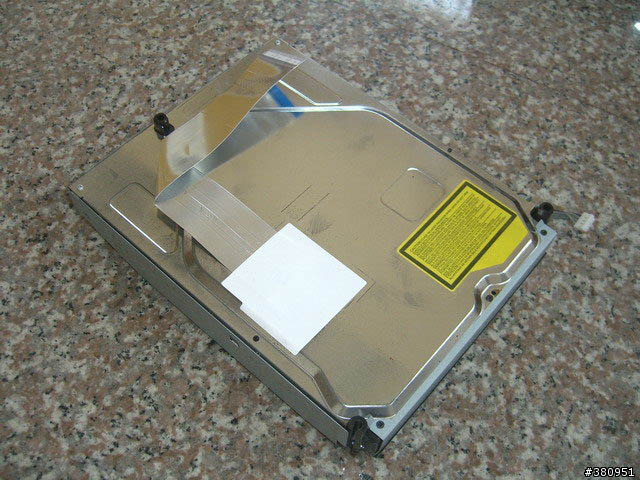

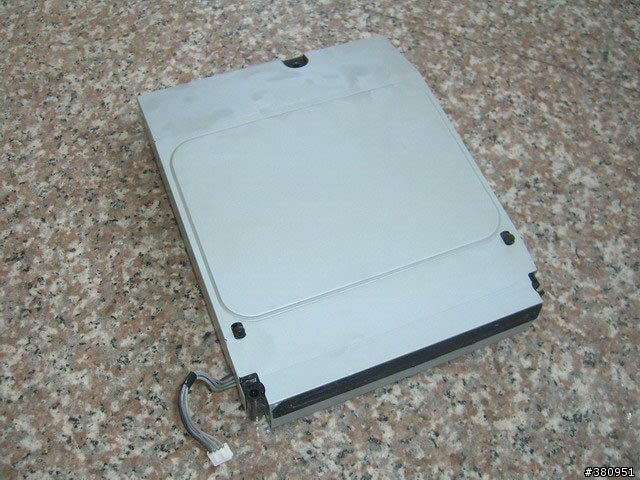

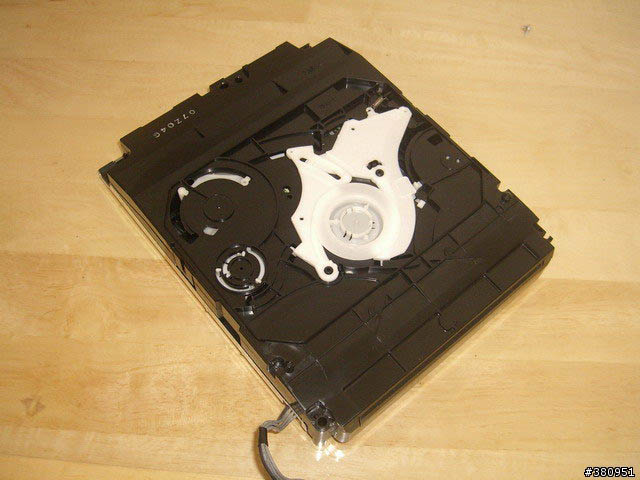

取下的BD-ROM正面
请输入图片描述

背面
请输入图片描述

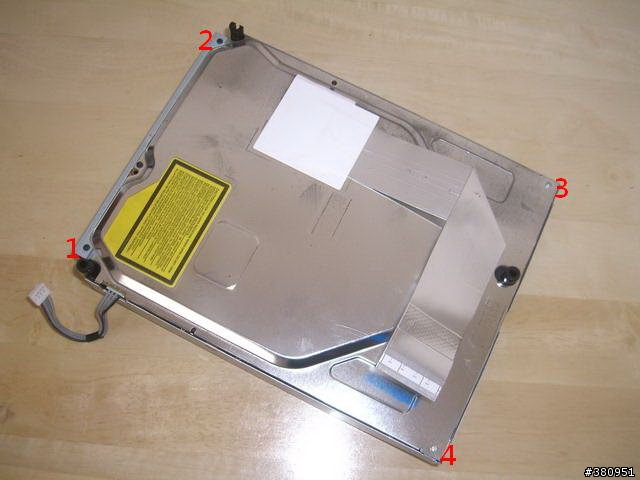

把BD-ROM拆开,先取下这四颗螺丝
请输入图片描述

取下金属外壳后,再准备拆下上盖
请输入图片描述

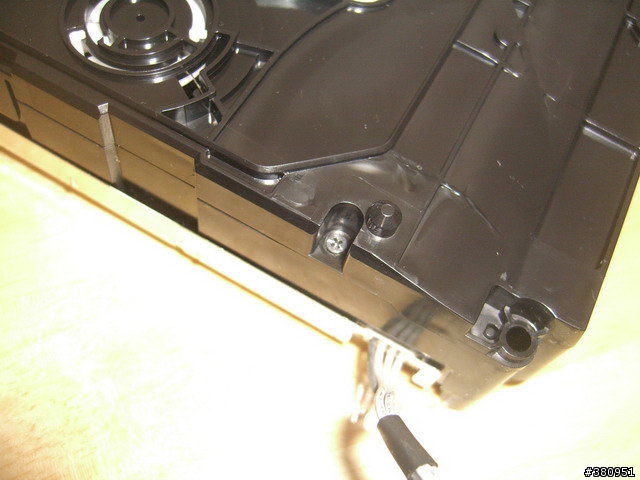

拆下这颗螺丝
请输入图片描述

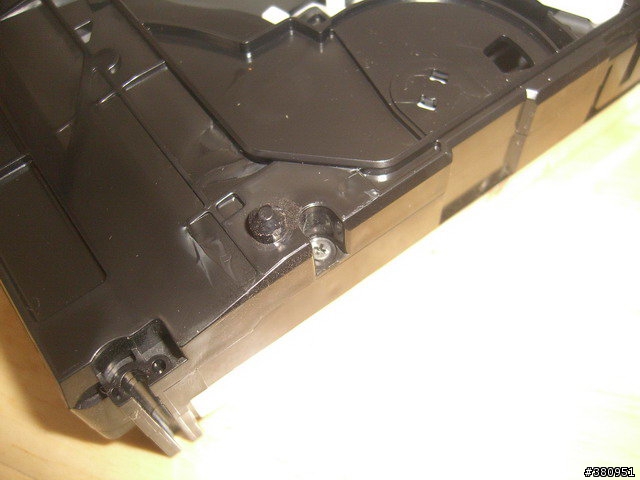

再拆另一颗
请输入图片描述

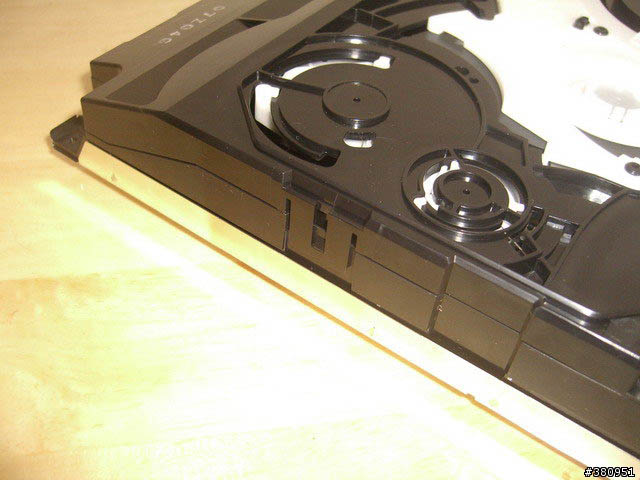

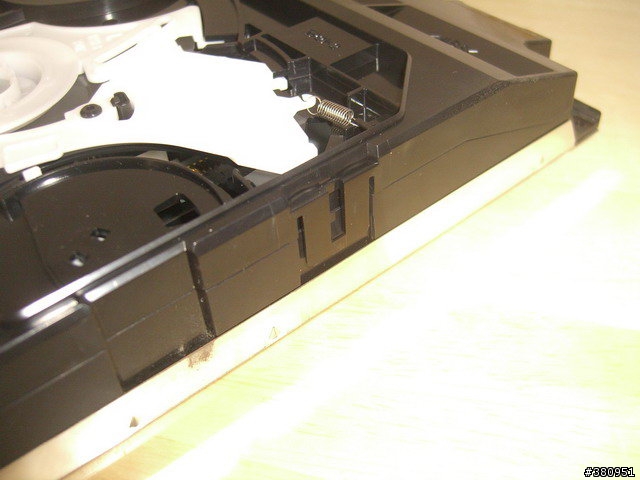

拆完螺丝之后~两边还有卡榫
请输入图片描述

请输入图片描述

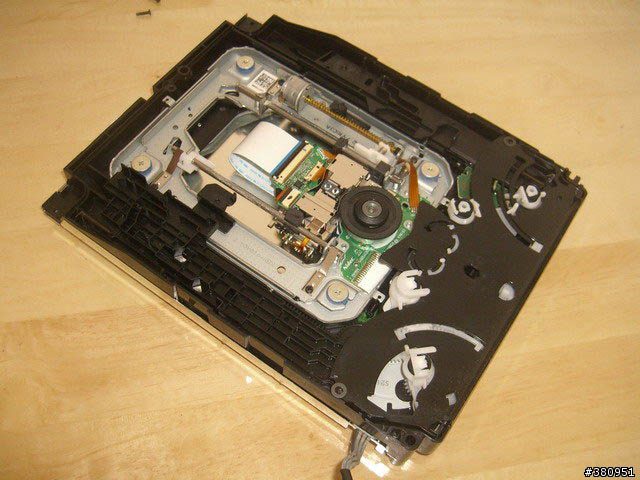

取下上盖后
请输入图片描述

蓝光读取头,为KES-410ACA双镜头式
请输入图片描述

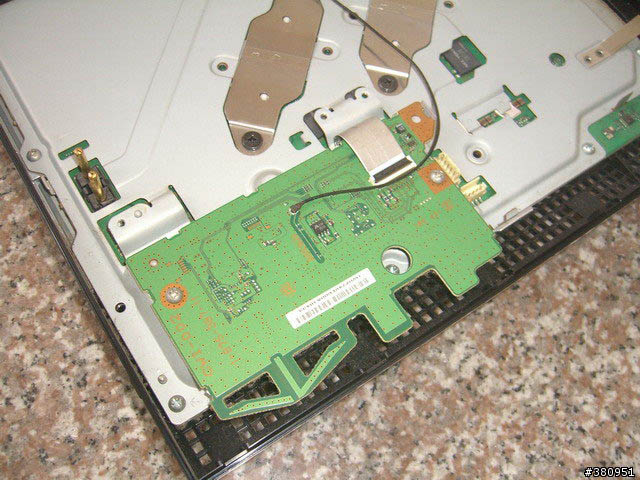

接下来拆,蓝芽与无线网路发射模组
请输入图片描述

拆下排线
请输入图片描述

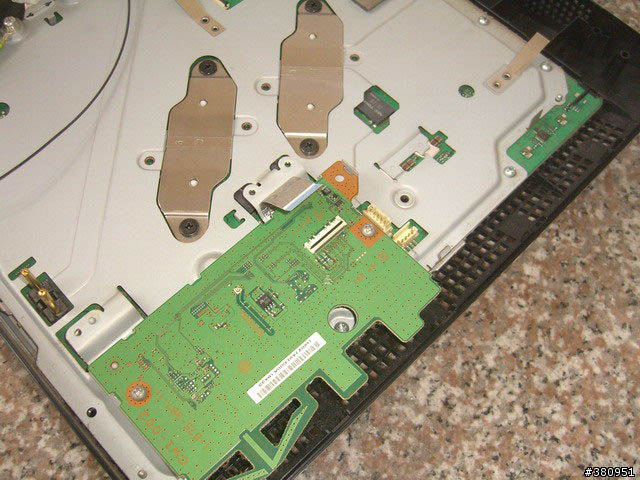

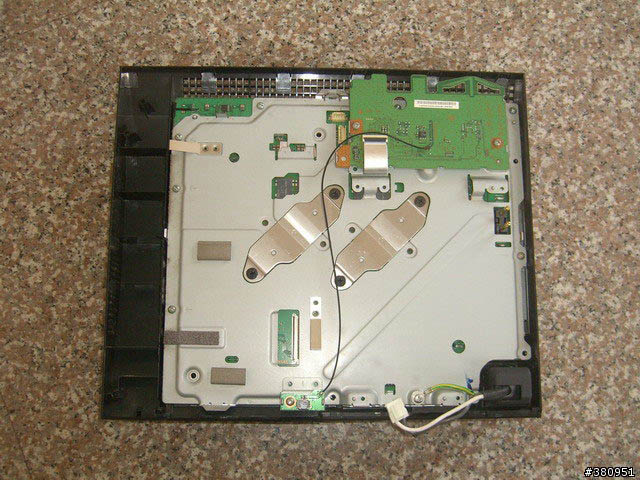

取下蓝芽与无线网路发射模组后
请输入图片描述

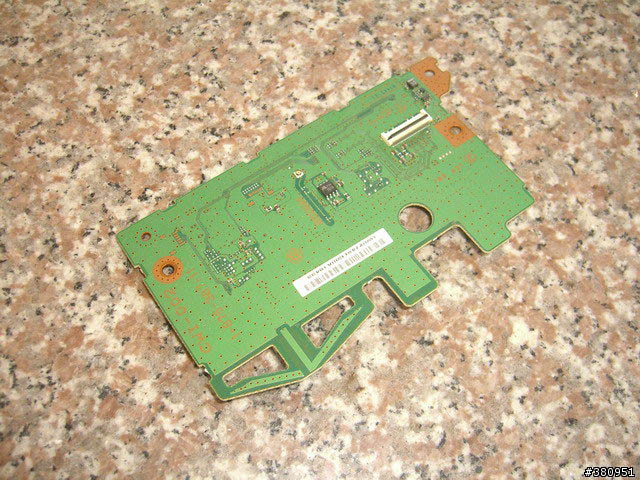

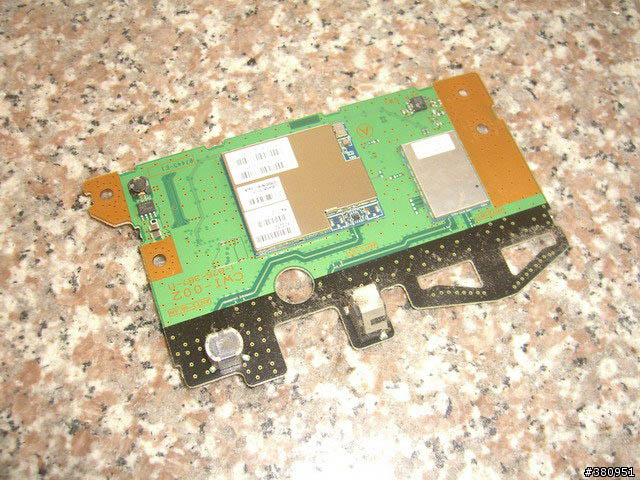

取下的蓝芽与无线网路发射模组
请输入图片描述

背面
请输入图片描述

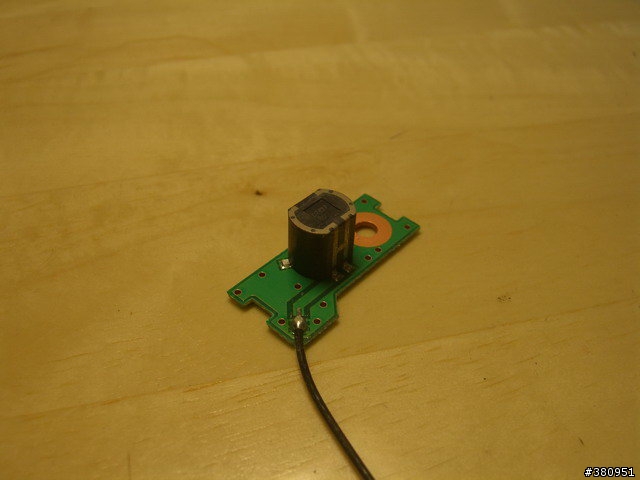

取下的无线网路天线
请输入图片描述

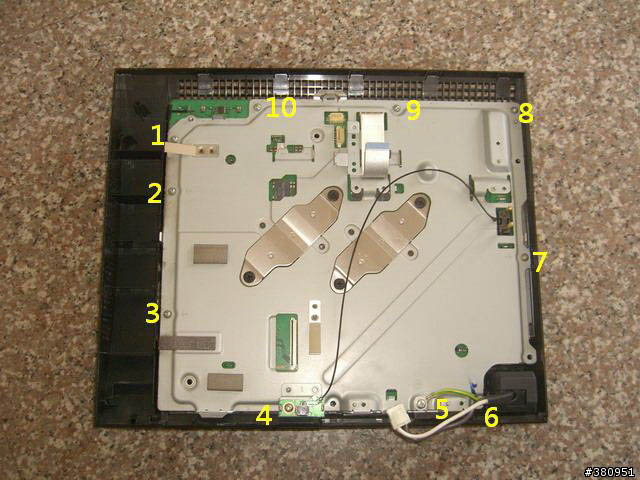

准备将机版从底壳取出,先卸下10螺丝~
请输入图片描述

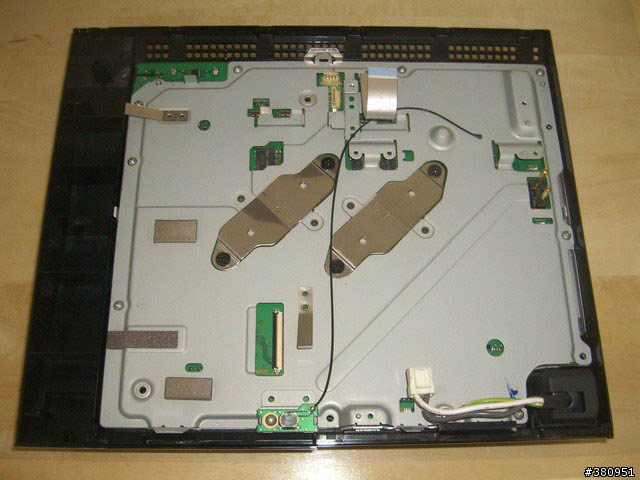

将机版从底壳取出,正面
请输入图片描述

背面
请输入图片描述

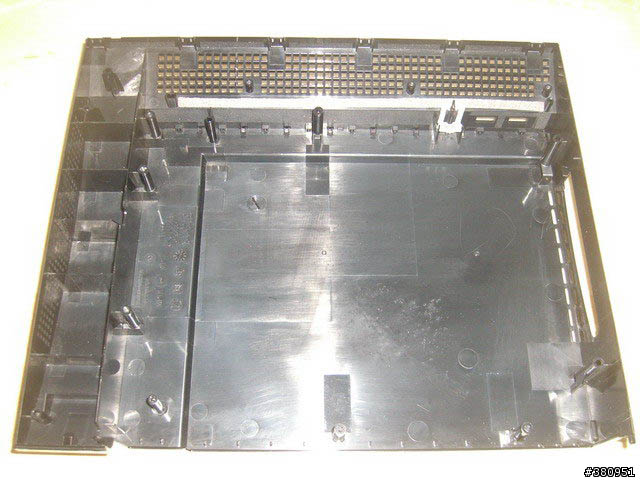

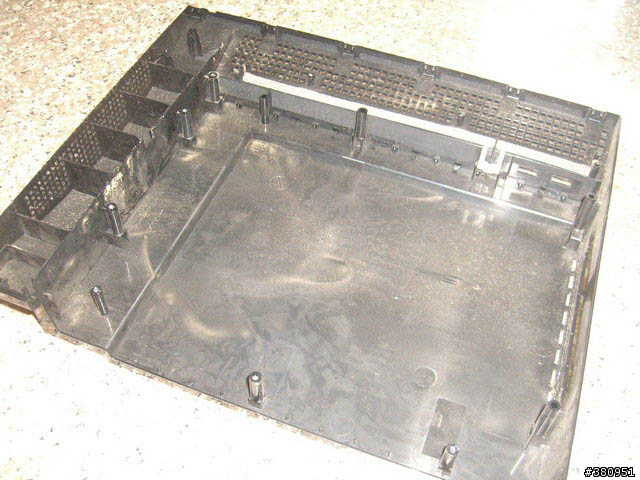

拆下的底壳,有够脏....一年的灰尘都在这...
请输入图片描述

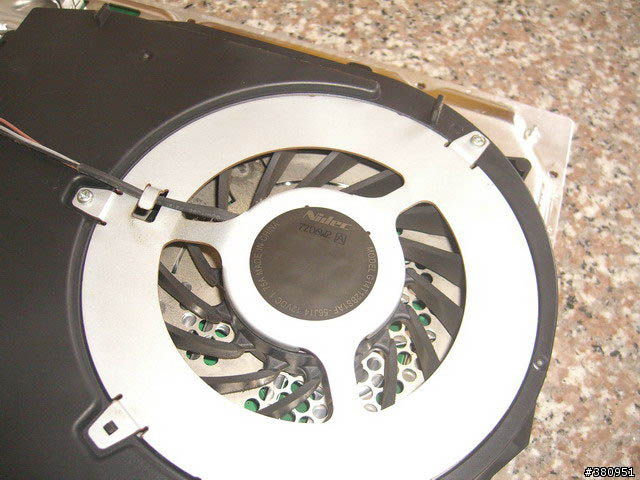

使用Nidec的风扇
请输入图片描述

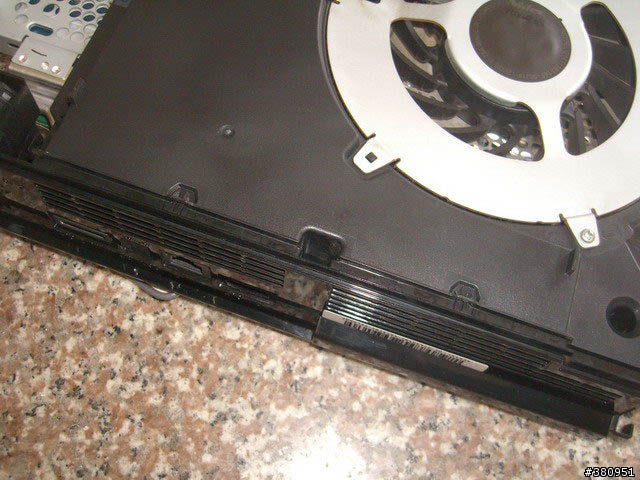

拆下主机的背板外壳
请输入图片描述

拆下的背板外壳
请输入图片描述

拆硬碟

卸下螺丝
请输入图片描述

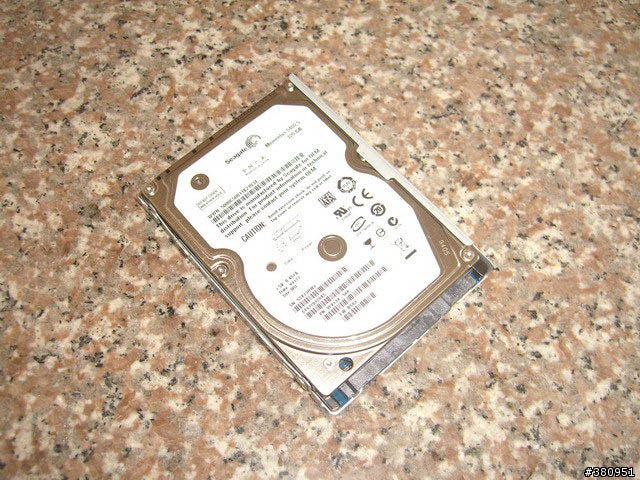

拆下之前换上的320GB 2.5"硬碟
请输入图片描述

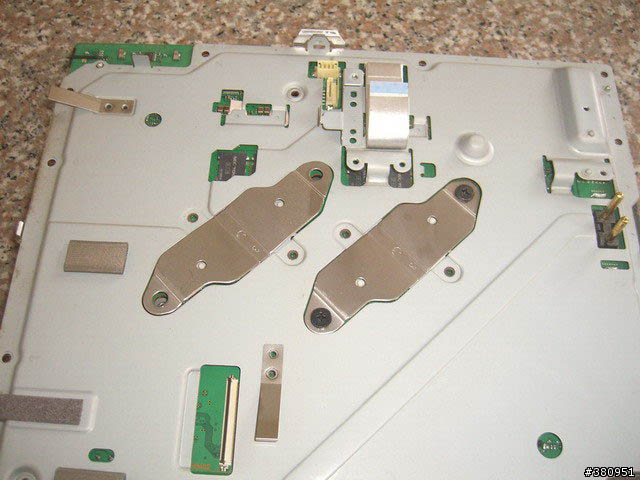

卸下Cell与RSX的固定扣具螺丝
请输入图片描述

拆下扣具
请输入图片描述

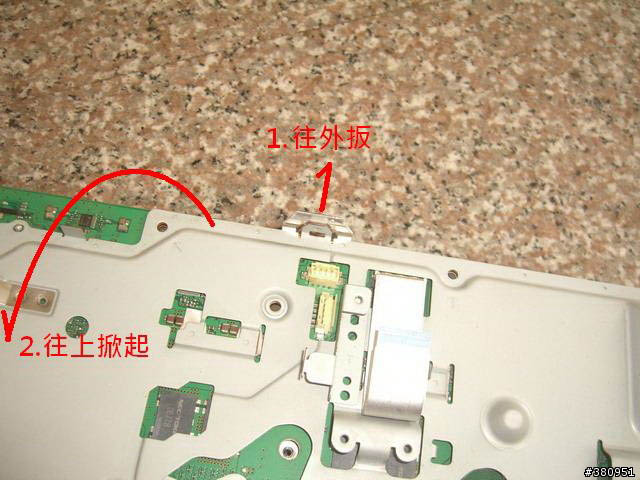

此处是扣住的
请输入图片描述

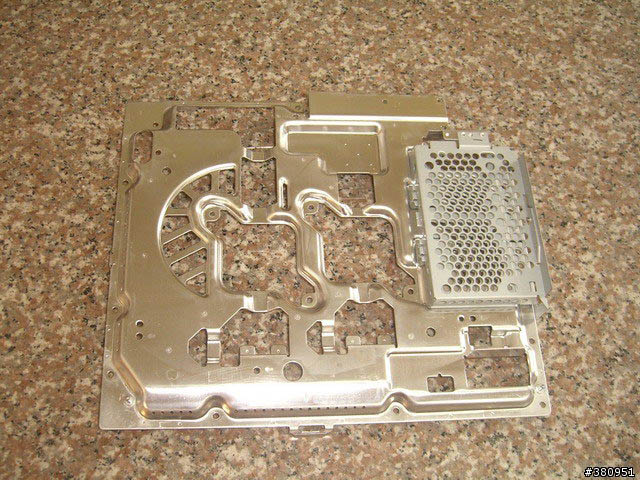

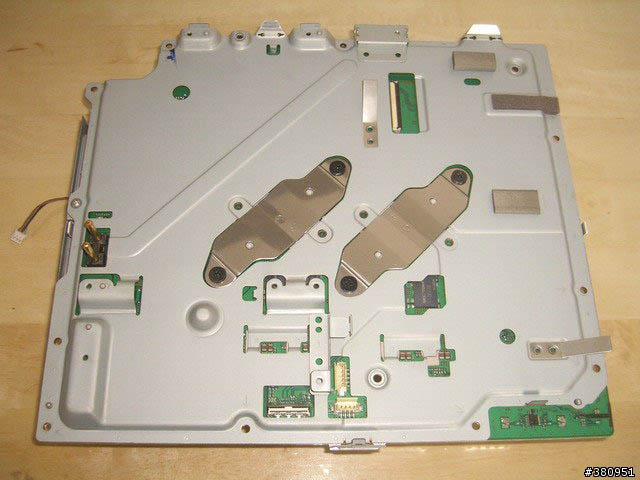

拆下主机板金属上护板
请输入图片描述

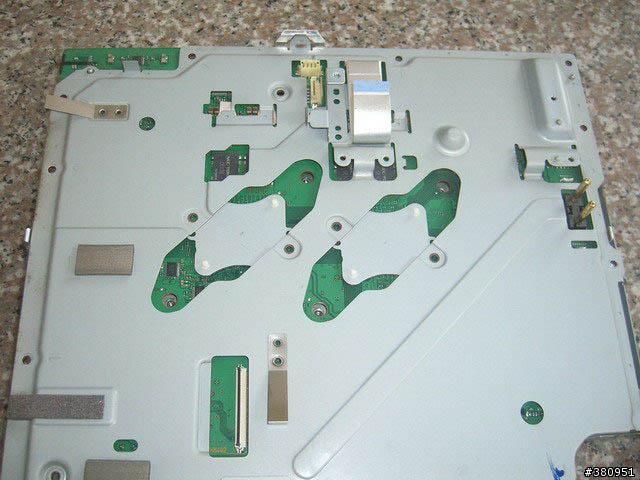

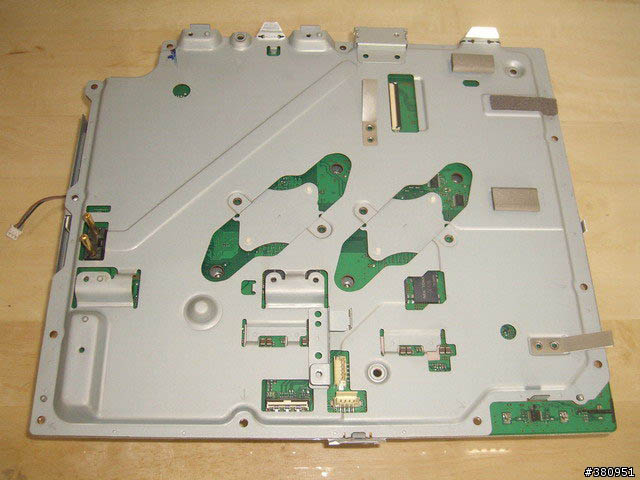

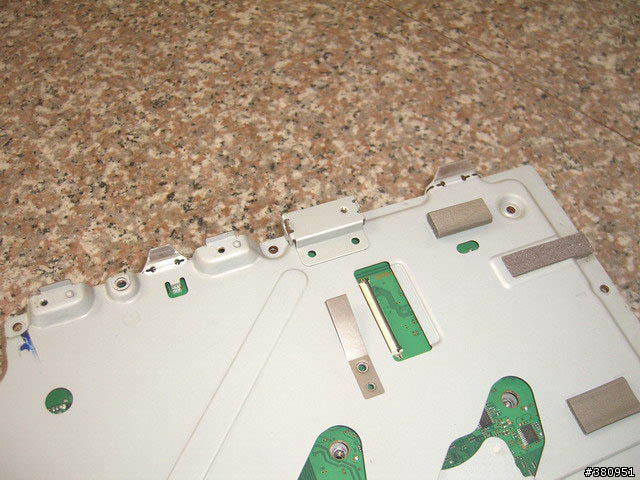

拆下主机板金属上护板后
请输入图片描述

翻过来,把风扇的电源接头拆下
请输入图片描述

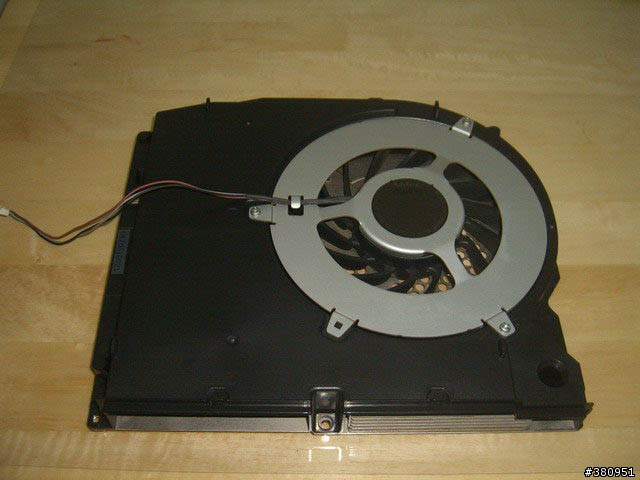

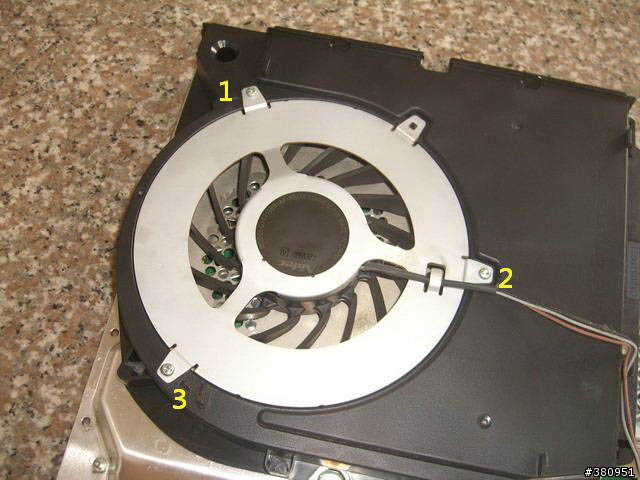

准备将风扇拆下
请输入图片描述

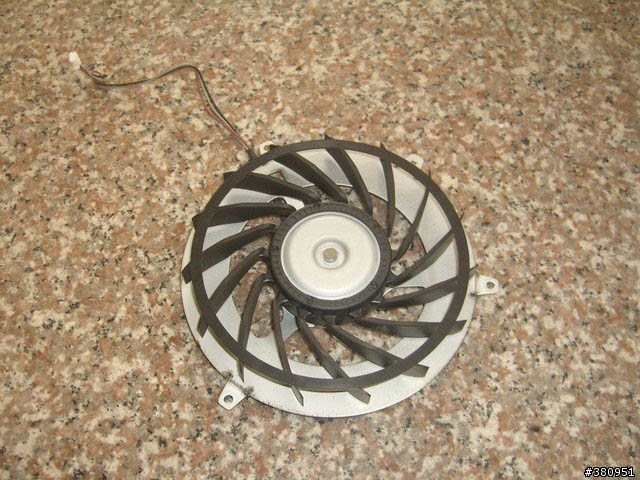

拆下的风扇
请输入图片描述

将主机板卸下
请输入图片描述

将主机板卸下全景
请输入图片描述

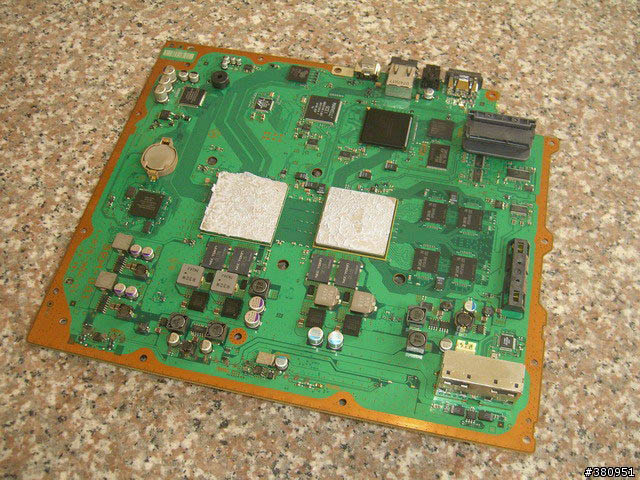

PS3主机板本体,此主机板为单65制程SEM-001 (CECHG)
请输入图片描述

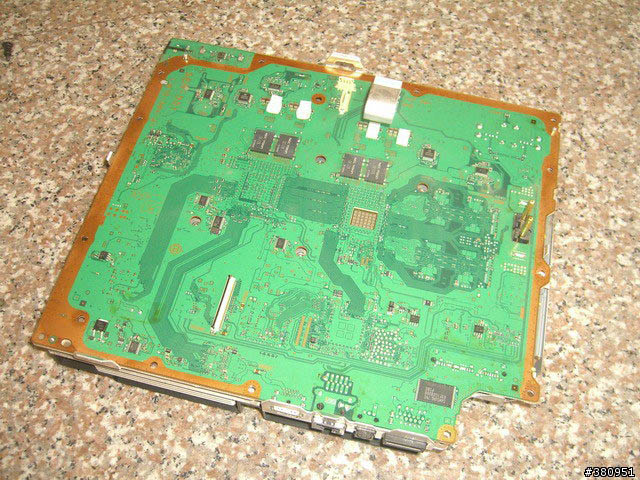

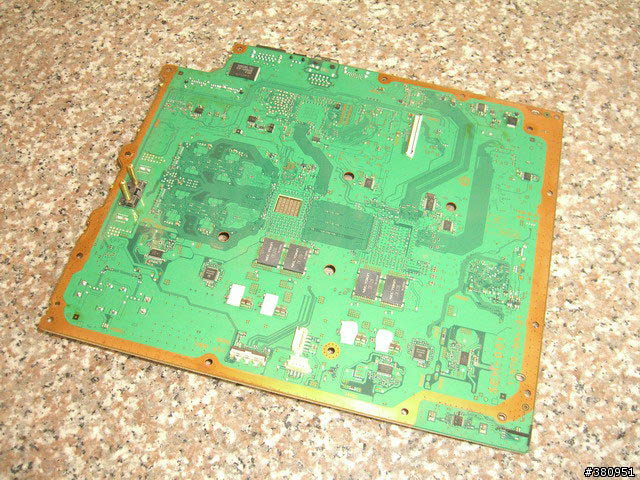

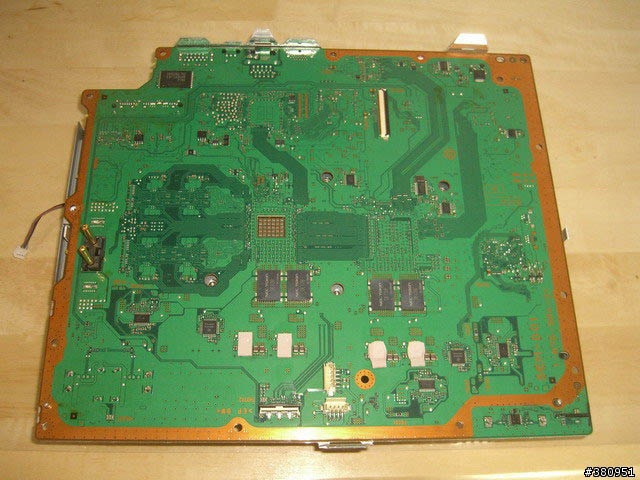

背面
请输入图片描述

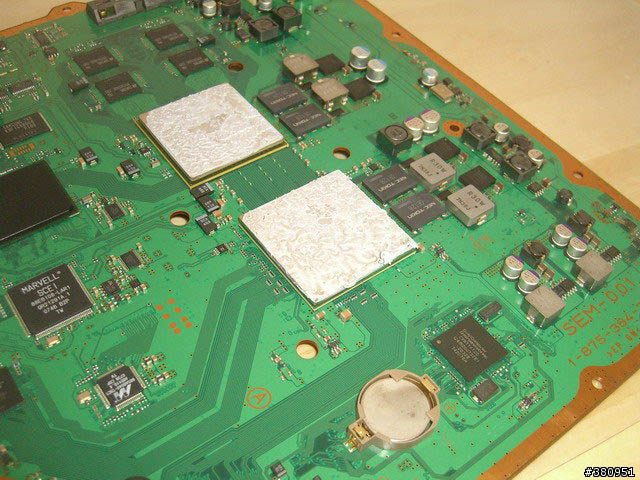

左为Cell右为RSX
请输入图片描述

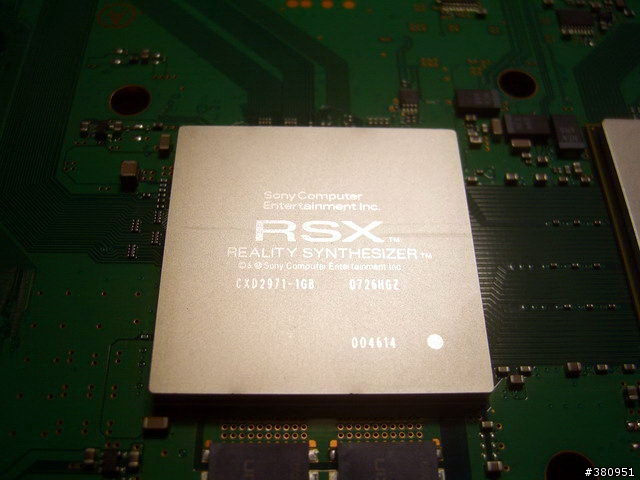

RSX近照
请输入图片描述

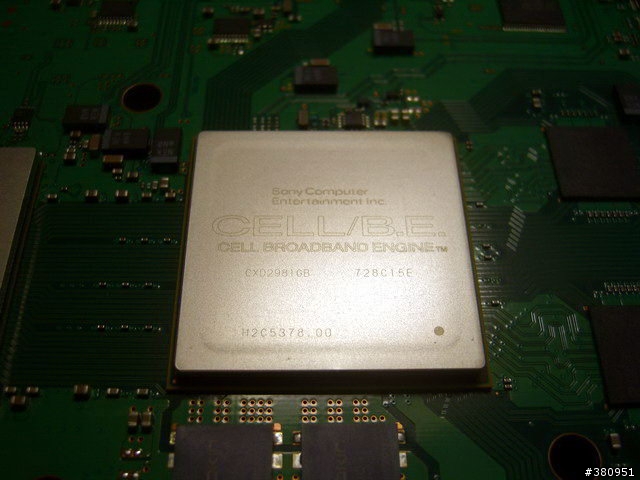

Cell近照
请输入图片描述

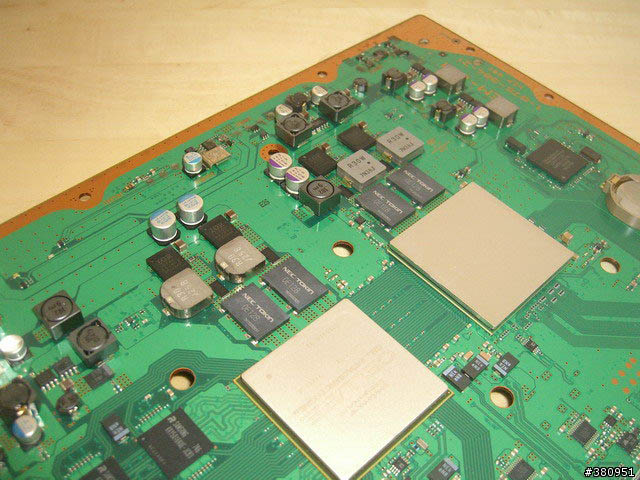

Cell与RSX的供电元件
请输入图片描述

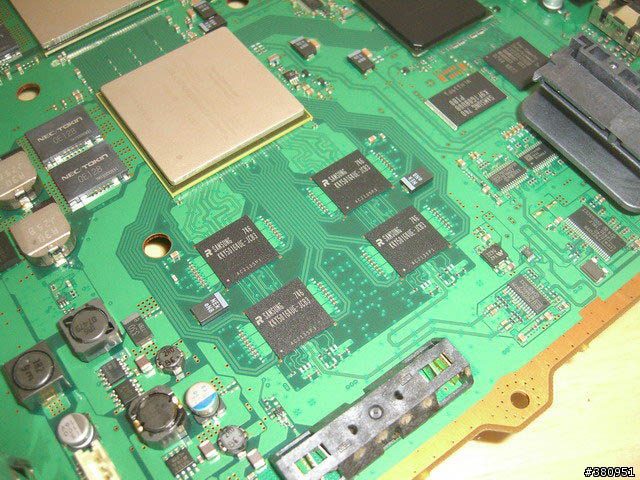

使用四颗64Bit汇流排的Rambus XDR ,组成256MB的主系统记忆体
请输入图片描述

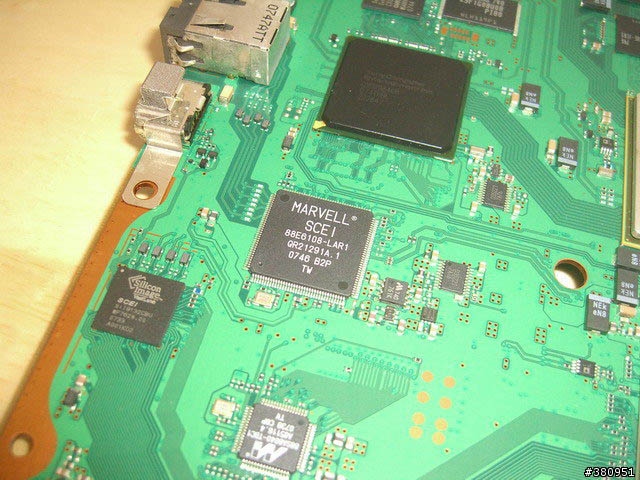

使用MARVELL Gigabit的网路晶片与Sillcom image的HDMI晶片
请输入图片描述

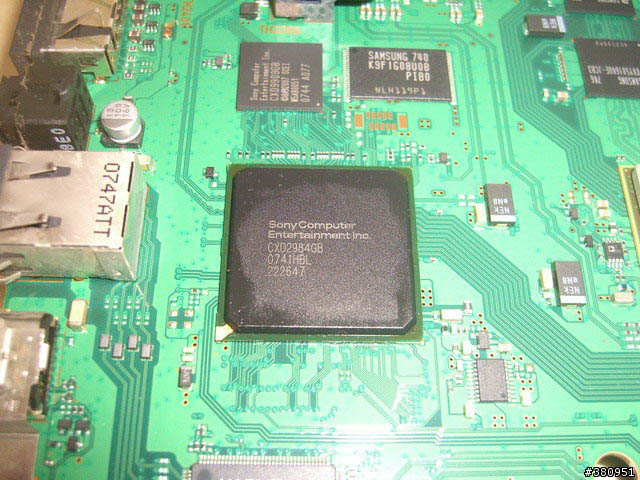

PS3的南桥晶片
请输入图片描述

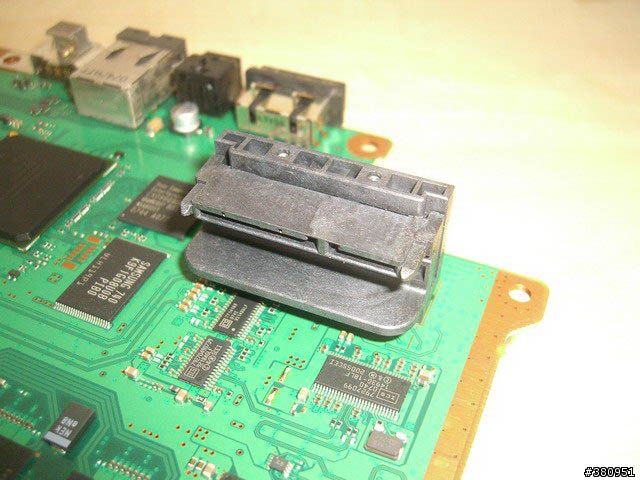

PS3 2.5"硬碟所使用的SATA I接头
请输入图片描述

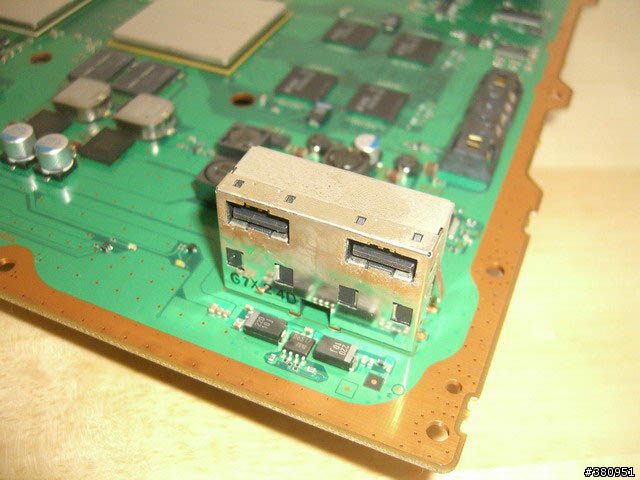

USB 2.0接头
请输入图片描述

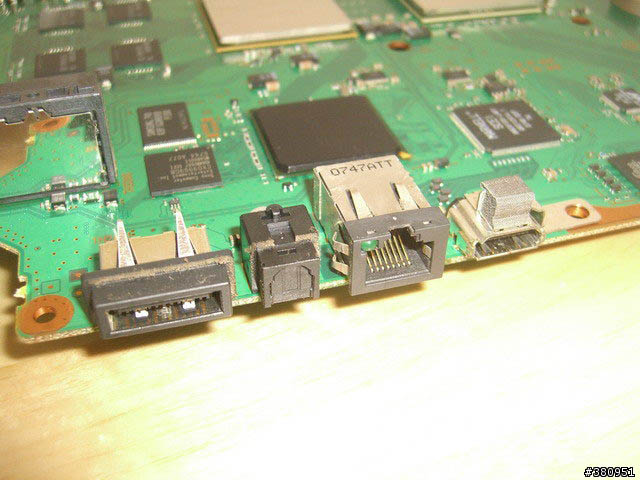

后方的I/O连接埠
请输入图片描述

拆下铝壳散热护盖,共六颗螺丝....
请输入图片描述

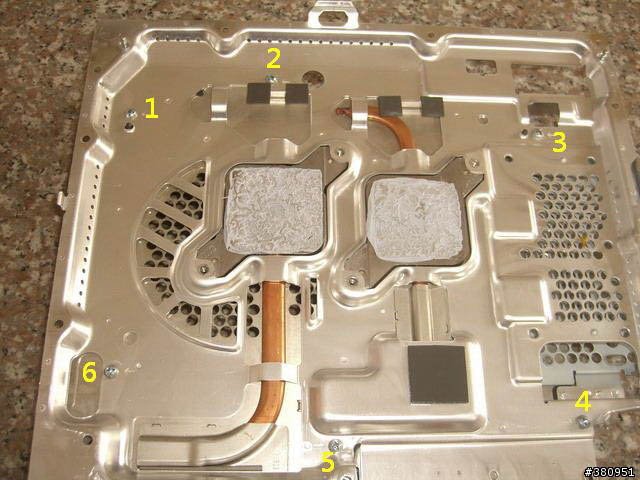

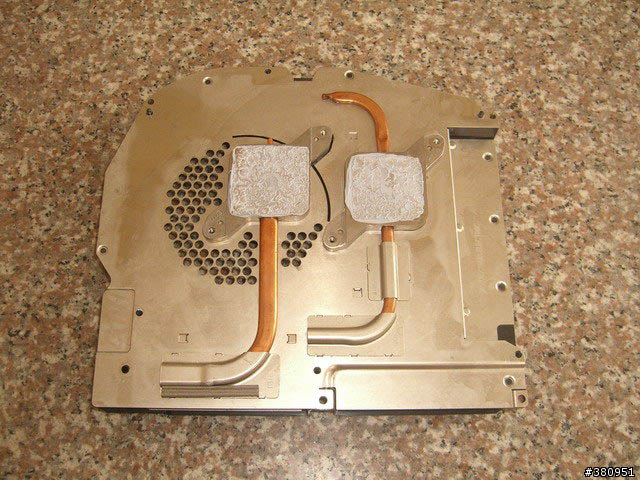

散热片本体
请输入图片描述

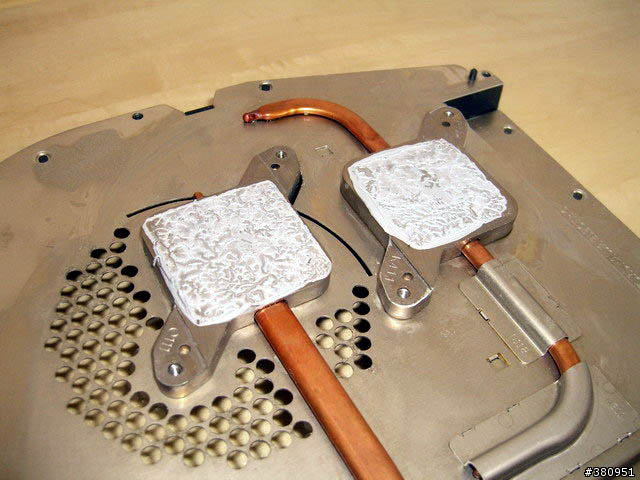

看来SONY还满有良心的,散热膏涂这么厚....不过中间都硬化了
请输入图片描述

将散热膏清除
请输入图片描述

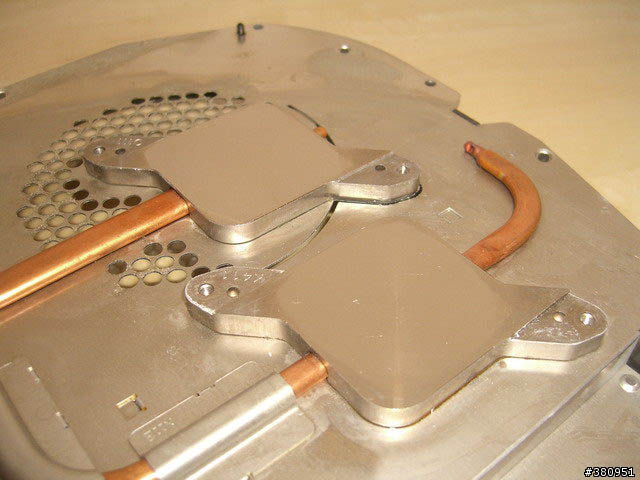

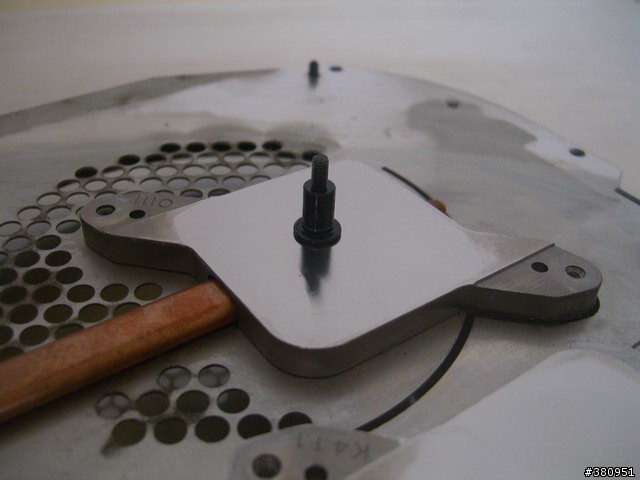

散热片接面表面还满光滑的
请输入图片描述

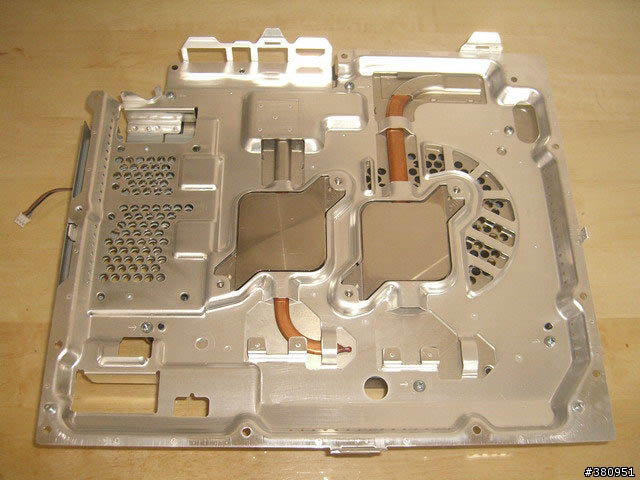

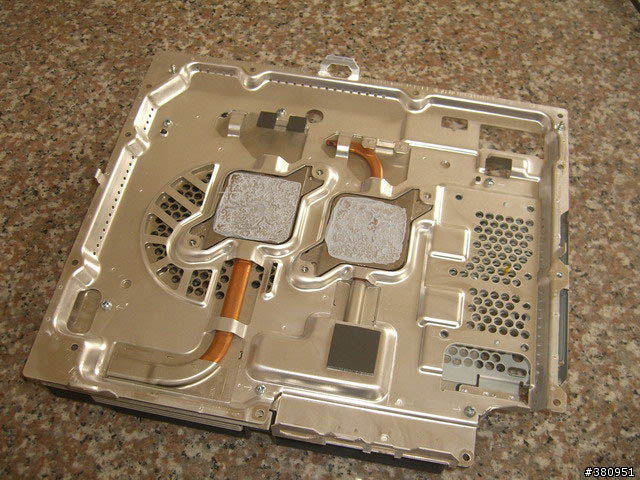

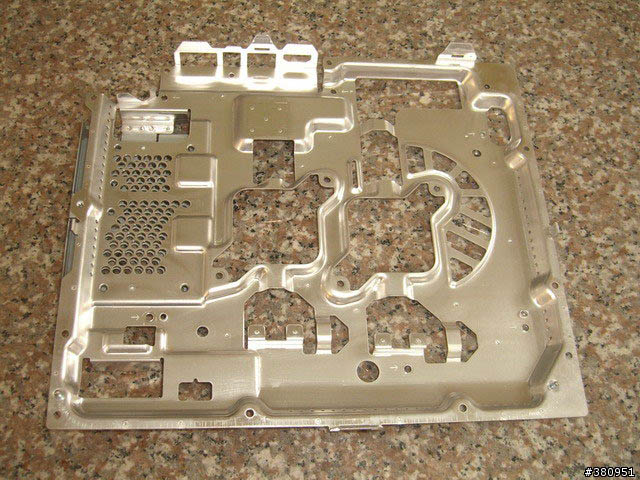

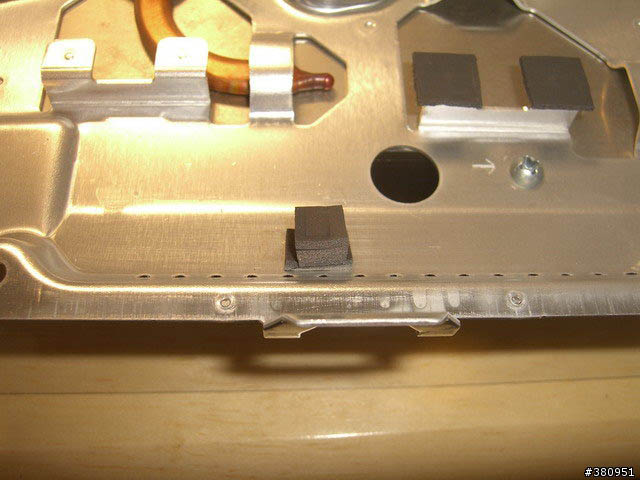

拆下的下铝壳散热护盖
请输入图片描述

背面
请输入图片描述

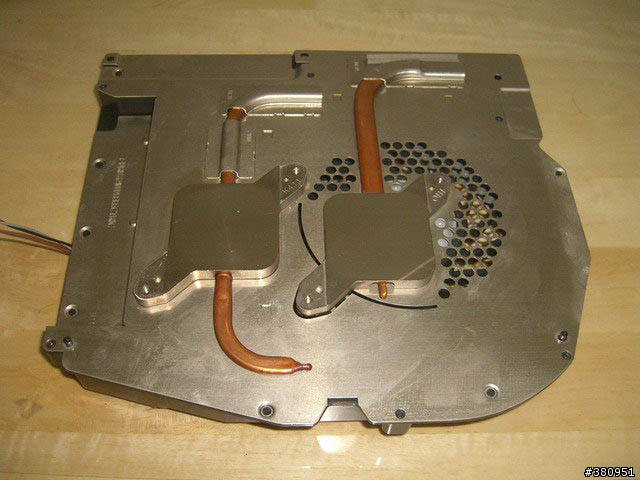

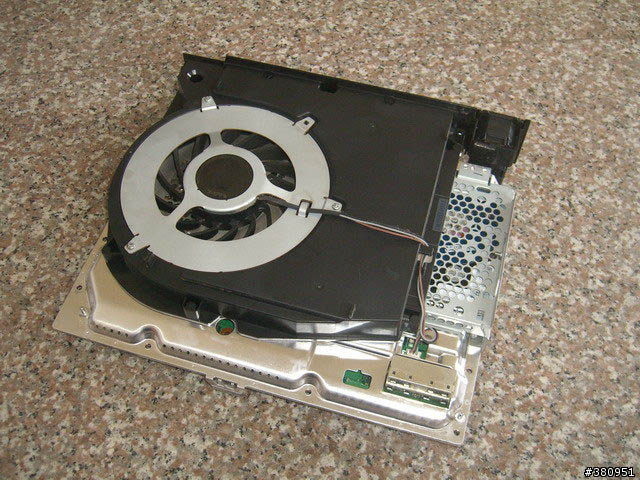

清完之后,开始装回去...先上风扇与散热片
请输入图片描述

背面
请输入图片描述

装上下铝壳散热护盖
请输入图片描述

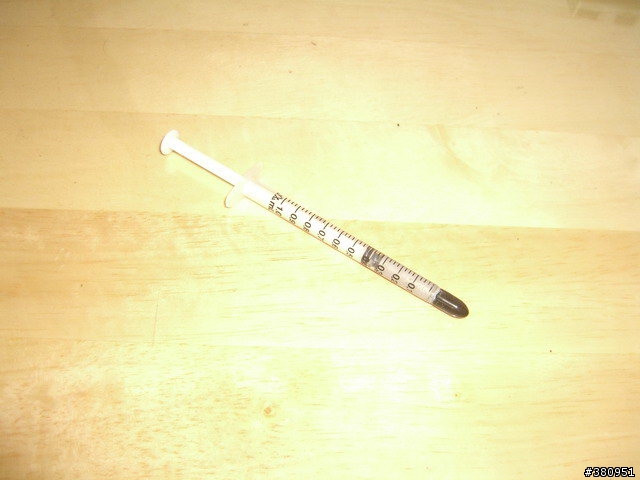

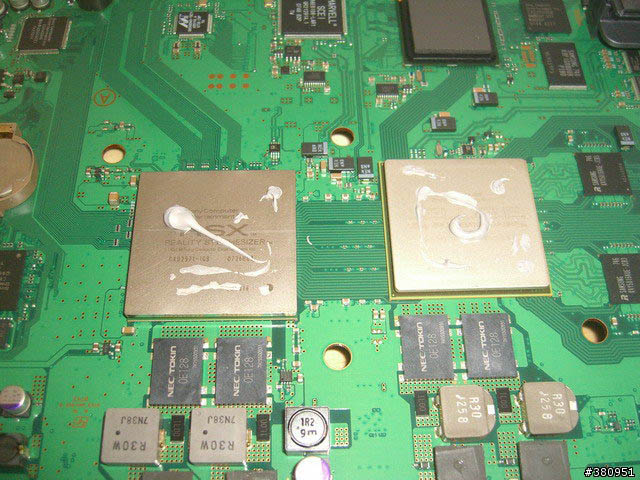

准备上散热膏
请输入图片描述

挤上散热膏
请输入图片描述

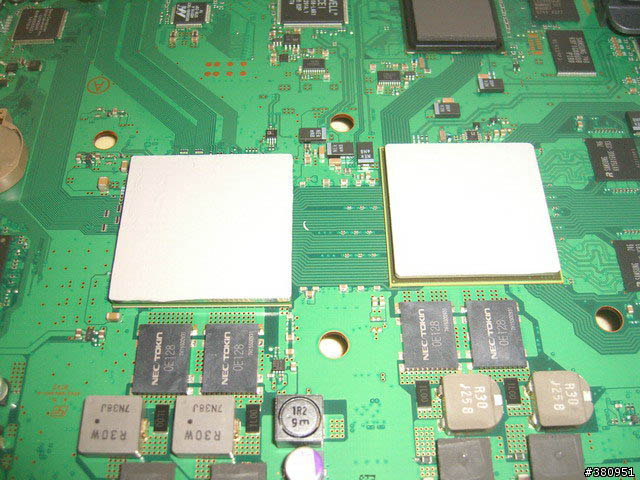

涂均匀...
请输入图片描述

上机板
请输入图片描述

上护盖
请输入图片描述

上扣具
请输入图片描述

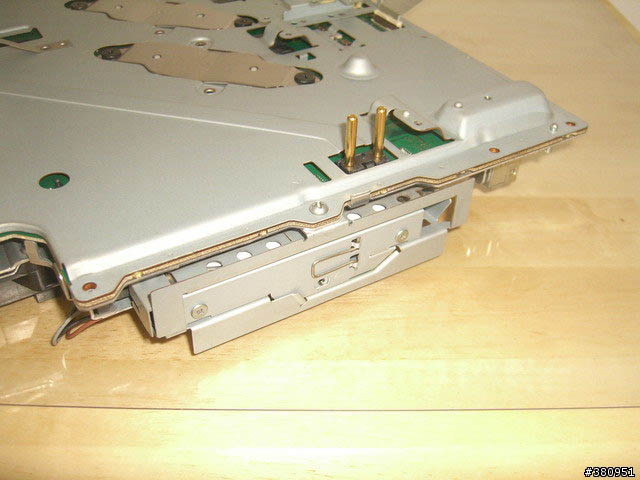

准备装回硬碟
请输入图片描述

装回硬碟
请输入图片描述

接上风扇电源线
请输入图片描述

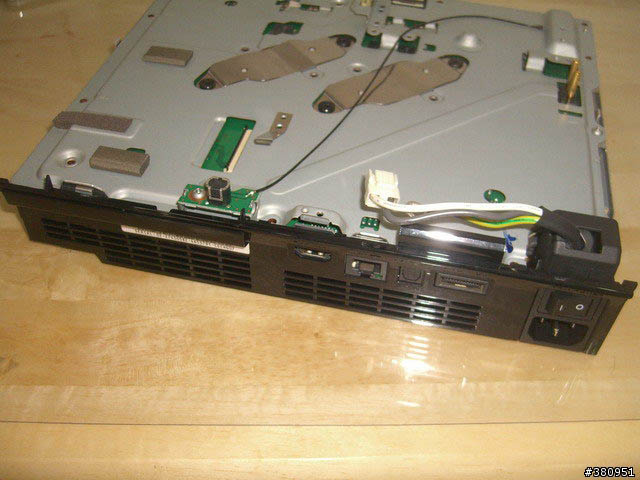

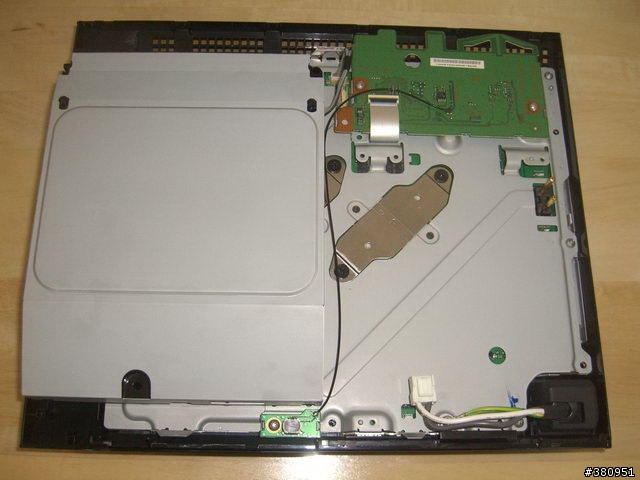

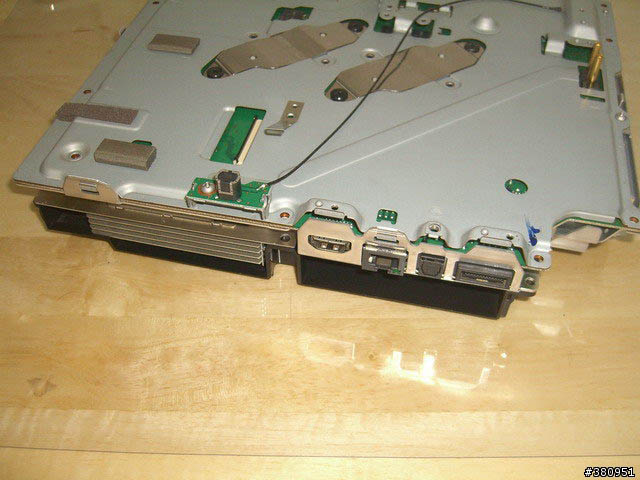

将无线网路天线装回,准备装回主机的背板外壳
请输入图片描述

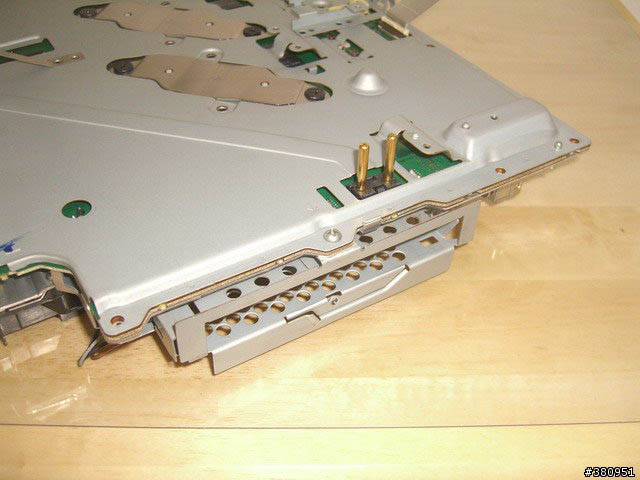

装回主机的背板外壳
请输入图片描述

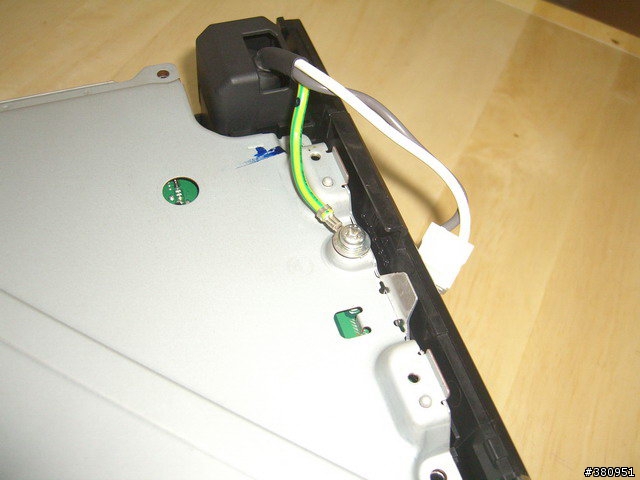

锁上机壳接地线
请输入图片描述

准备装回清理好的底壳
请输入图片描述

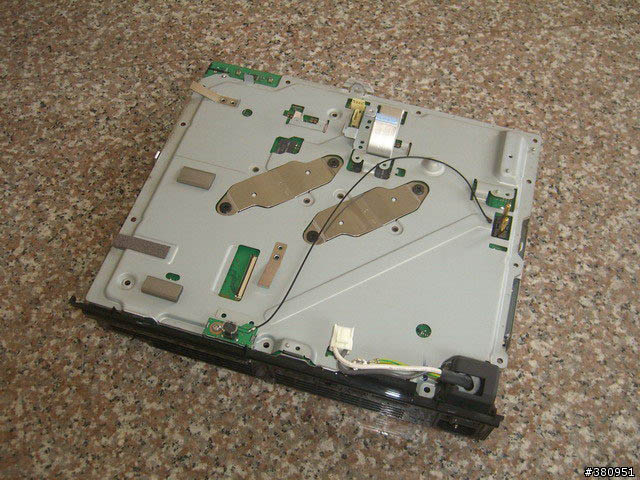

将机板装回清理好的底壳中
请输入图片描述

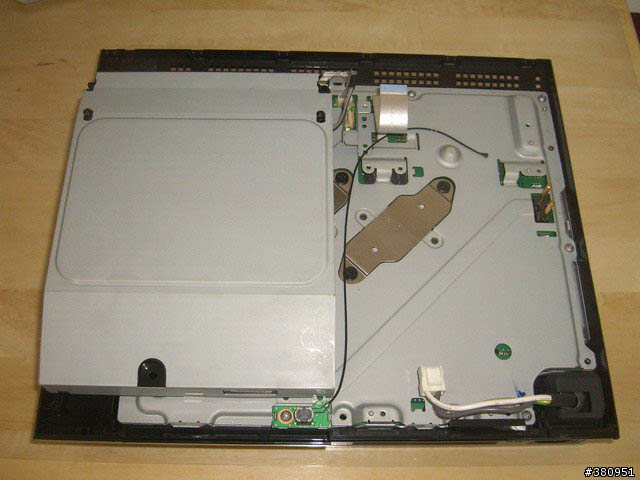

装回BD-ROM
请输入图片描述

装回蓝芽与无线网路发射模组
请输入图片描述

装回PSU
请输入图片描述

装到这里时,自己还在幻想说,搞不好清一清之后,我的PS3就可以很神奇的活过来了...于是抱着侥幸的心态接上电源,开机...结果现实跟做梦往往是不可能相同的...什么活过来,片子放进去一样不读取啊....

干脆直接把BD-ROM给拆开来过电检查看看到底是会不会动作好了~拆开之后,开机~把片子推进去,只见光碟片转了一下,然后越来越慢,之后就停止不动做了...把片子退出来,再试一次....状况一样,光碟片转了一下,然后就越来越慢,之后就停止不动做了...

后来发现只要把片子放入BD-ROM里,光碟片转了一下,慢慢停止不动了之后,

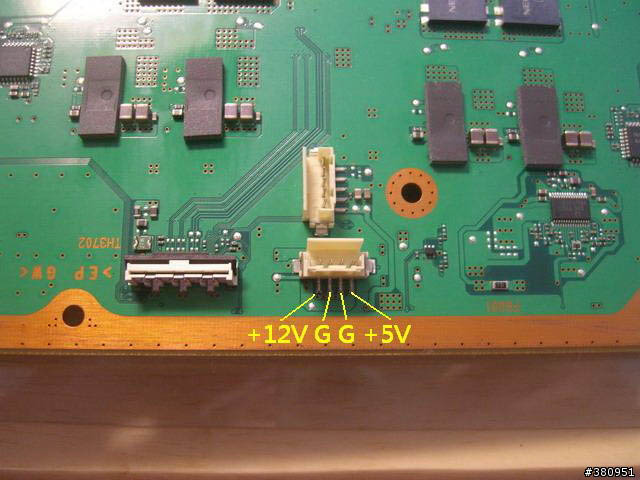

BD-ROM的驱动马达会发出叽叽叽的声音....过没多久声音就没了...重试一次...一样光碟片转了一下停掉了之后,BD-ROM的驱动马达又发出叽叽叽的声音....这个状况有点像BD-ROM供电不足的马达转不动的样子。于是就拿起电表量了一下BD-ROM的输入电压,经测量后得知他的供电接脚方式为
请输入图片描述

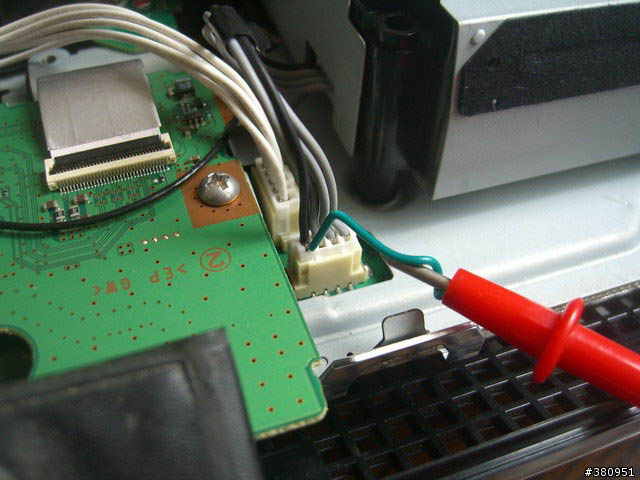

于是就拿起电表开始量,BD-ROM在运作时的供电电压...一开始先量+5V,经过了开机5.02V放入光碟片5.01V...光碟片转动5.02V,还算稳定...

后来再量+12V
请输入图片描述

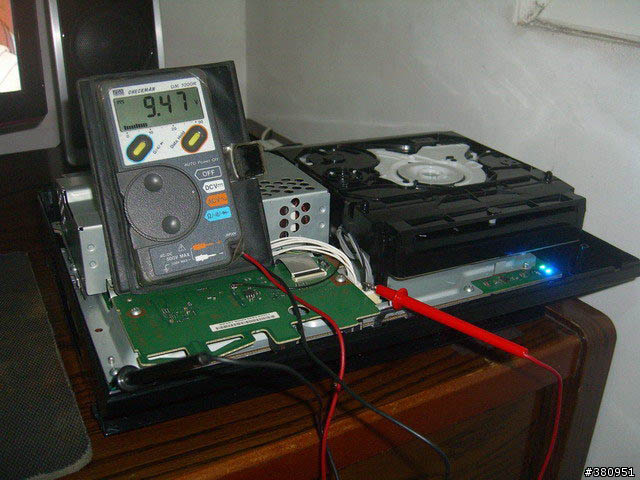

开机为正常的12.06V,吸入光碟片时,才发现不得了了,会压降~电压降为9.47V...
请输入图片描述

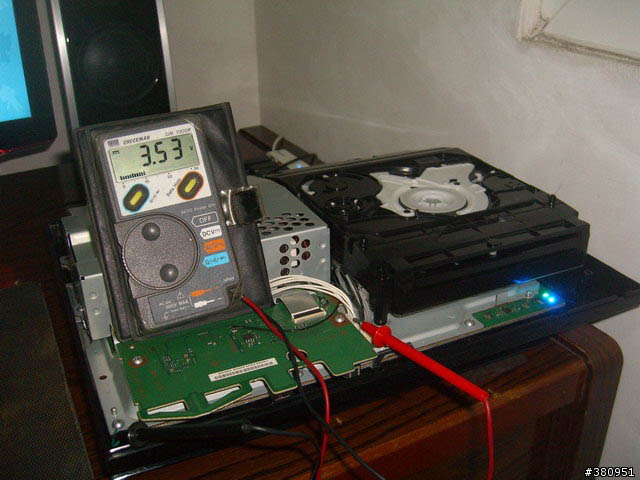

然后随着~蓝光雷射头运作,光碟片旋转~电压越降越低....电压竟然降到3.53V...
请输入图片描述

之后光碟片就不转了,又伴随着叽叽叽的声音...
等没多久声音消失之后...降到3.53V...+12V的电压又回到12.6V了....

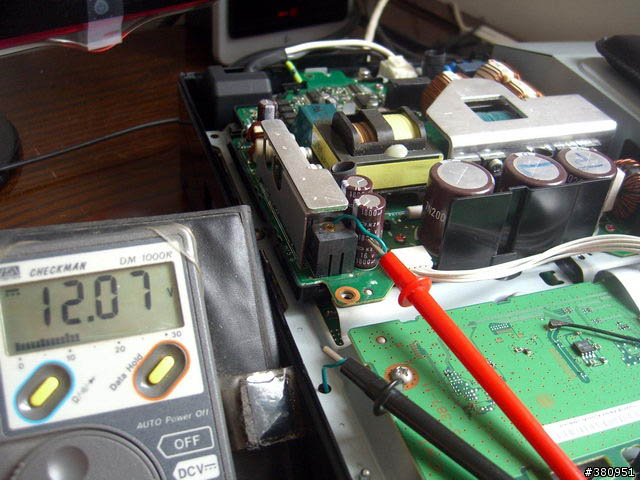

一开始怀疑是PSU出了问题...于是又把PSU给拆了,直接从PSU输出量+12V的电压,不经过主机板,来量PSU的电压输出稳定性....经过了开机、放入光碟片、蓝光雷射头运作,光碟片运转三个过程,PSU的12V输出端的输出电压,都是依然维持在11.98V~12.07V之内...
请输入图片描述

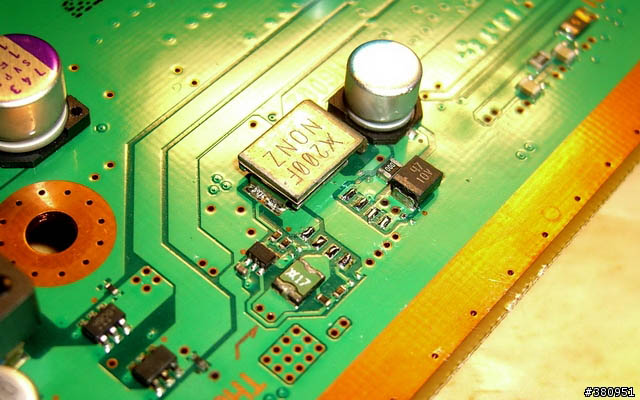

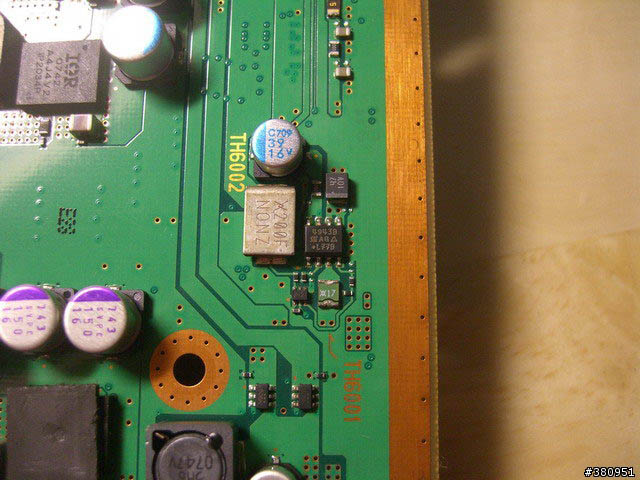

初步排除是PSU的问题....后来沿着主机板的+12V电源Layout的走向,发现问题出在这一颗4943B的IC上面....12V在经过4943B之前都是稳定的输出,但是经过4943B之后挂上负载BD-ROM就会造成压降...

经拜见过孤狗大神之后,得知此IC的功能为Dual P-Channel 20-V (DS) MOSFET....PSU的12V电源经过4943B的第一脚的S1流入,由7,8脚的D1流出至提供BD-ROM 12V的接脚...而5V电源经过4943B的第三脚的S2流入,由5,6脚的D2流出至提供BD-ROM 5V的接脚...
请输入图片描述

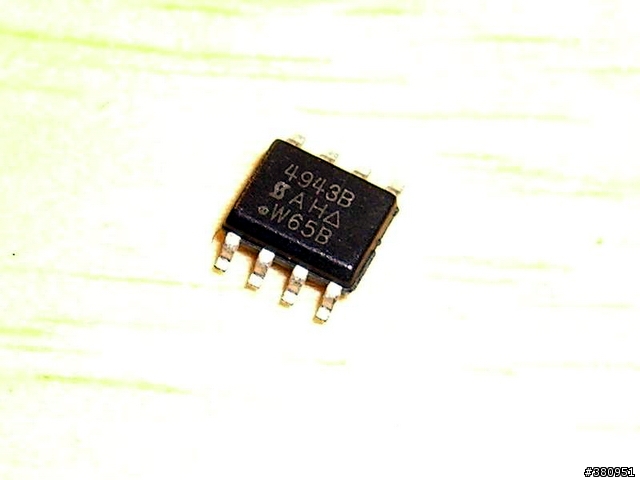

于是就去搞了一颗4943B准备给他换上去...
请输入图片描述

把挂掉的4943B给焊下来....
请输入图片描述

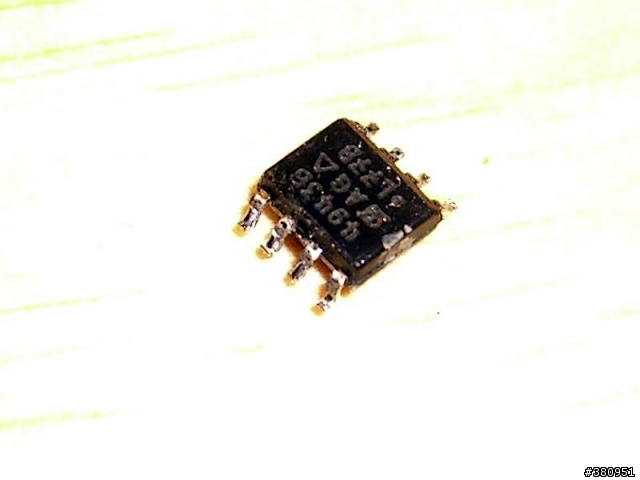

这是拆下来的尸体...
请输入图片描述

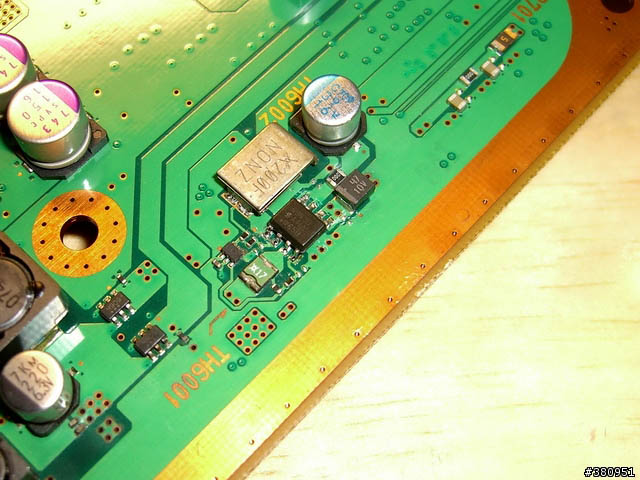

换好之后~
请输入图片描述

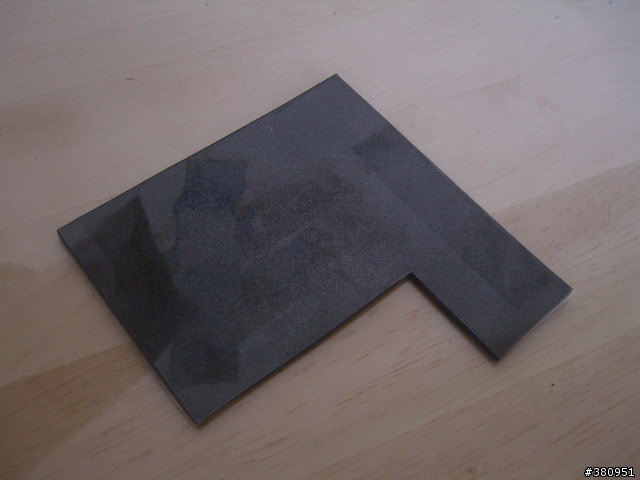

由于这颗IC运作时也有点热量...所以去材料行时也顺便买了导热矽胶来当晶片与机壳导热介质
请输入图片描述

先在下铝壳散热护盖试一下4943B位置
请输入图片描述

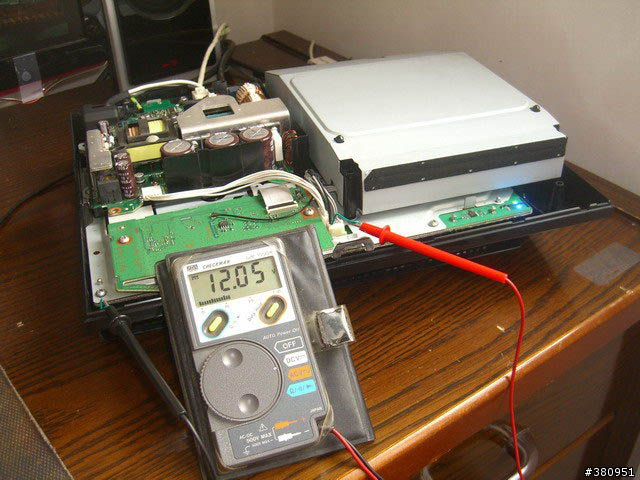

装好之后,再测试一下开机、放入光碟片、蓝光雷射头运作,光碟片运转三个过程....电压都能稳定的维持在11.89~12.05了...读取游戏,DVD、CD音乐都正常了...
请输入图片描述

于是开心的装回外壳
请输入图片描述

开心的装回上盖....
请输入图片描述

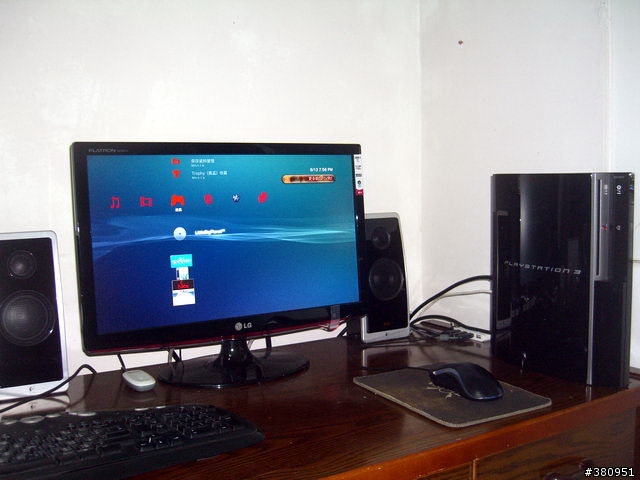

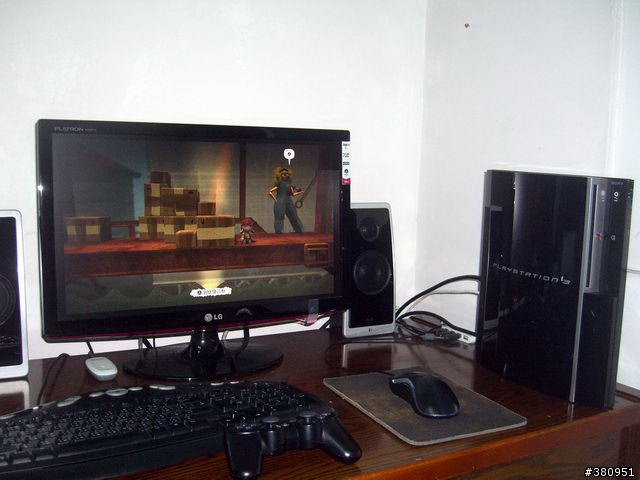

我的PS3终于又复活啦!
请输入图片描述

请输入图片描述

结语:
本来只是打算死马当活马医,没想到让我瞎猫碰到死耗子,误打误撞的就给他修好了...虽然过保了,又自己把他给乱拆...但是能修好真好!!可以省去过保送修,还要被原厂坑一笔金钱....

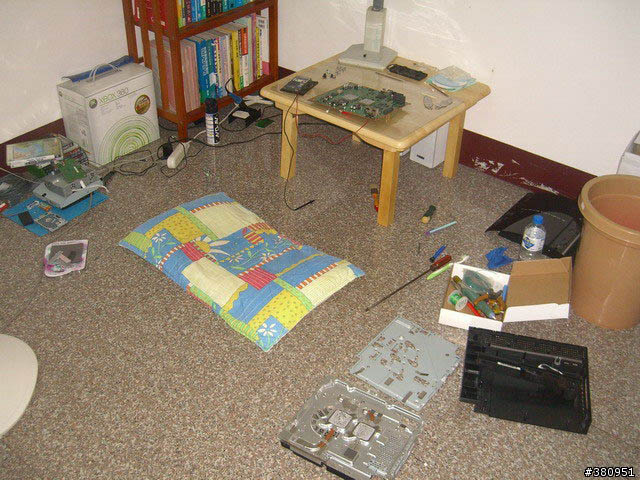

来一张昨天搞到三点多,要睡觉之前拍的工作环境.....谢谢收看
请输入图片描述

该文转自:http://www.shopping01.com/newsdetail.php?id=7647
